油圧オイル漏れ(SR75) / グレン・タンク駆動ベルトの交換(SR75)

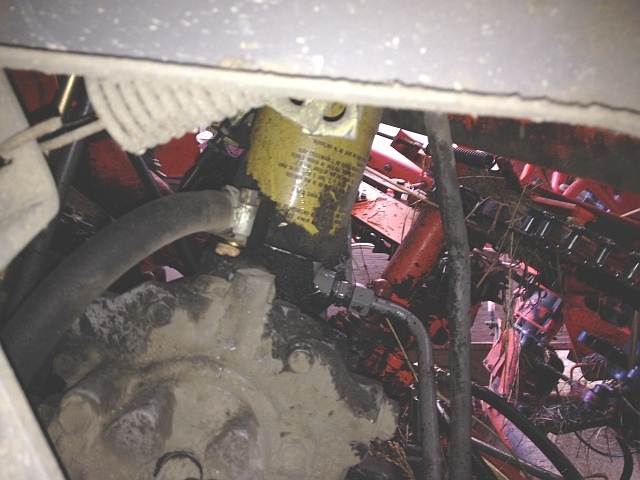

SR75 HSTオイル・フィルタ オイル漏れクボタ・コンバインSR75で、油圧オイルが漏れてきます。

調べてみるとHSTオイル・フィルタのあたりから漏れています。

相当な量が漏れていたので、前進も思うように出来ない状態でした。

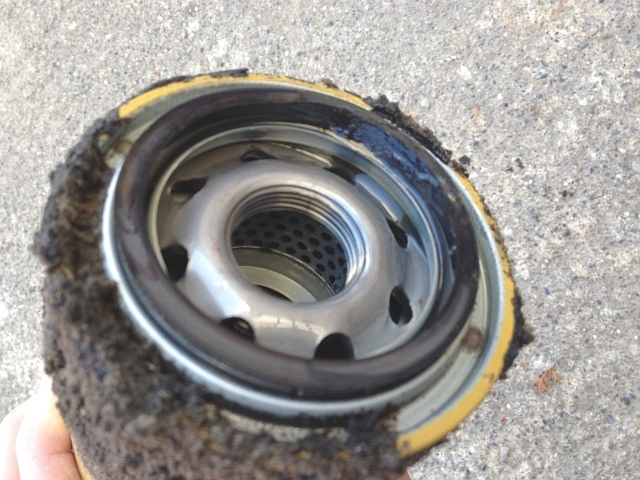

SR75 HSTオイル・フィルタ 取り外し後HSTオイル・フィルタを外してみると、シールが破れていました。

定期的に交換しないと想定外の事が起こりますね。

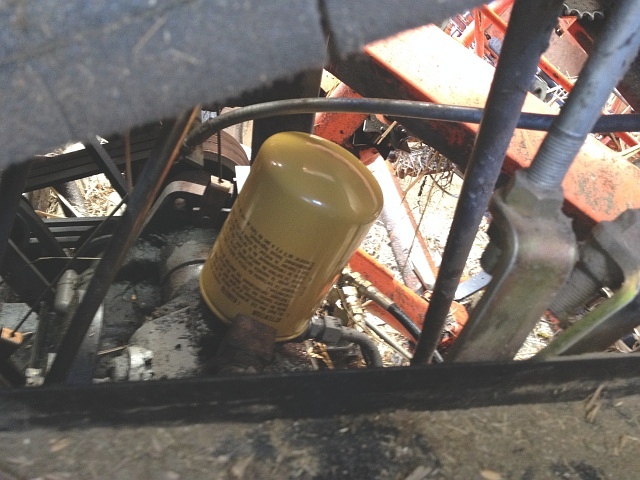

SR75 HSTオイル・フィルタ 交換後取付口まわりをパーツ・クリーナで洗浄し、ウエスできれいに拭いたら新品のHSTオイル・フィルタを取り付けます。

稲刈りシーズン中でワラ屑まるけだったので、ゴミが入らないように慎重に行いました。

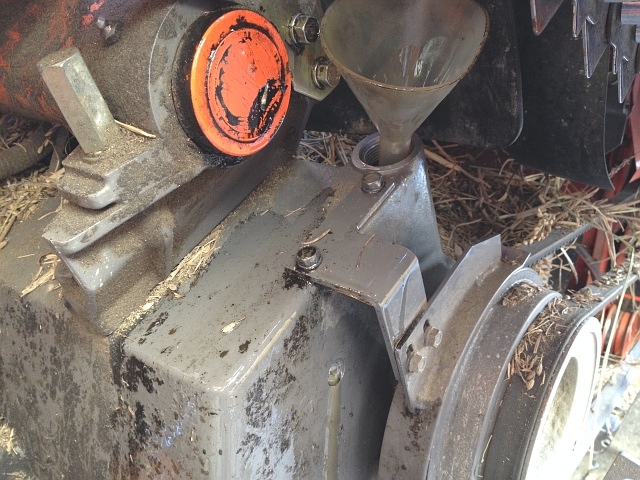

SR75 油圧オイル 給油 漏斗作動油タンクに油圧オイルを入れます。

これまたゴミが入らないように気を付けて入れました。

オイル漏れ修理というより、通常の作動油オイルの交換でした。

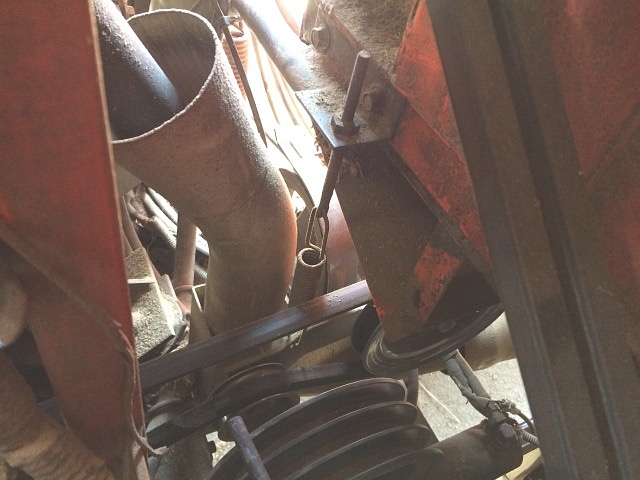

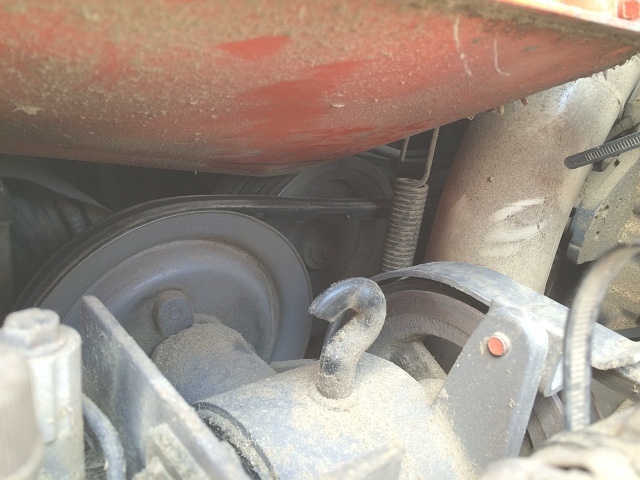

SR75 グレン・タンク駆動ベルト ブロック飛び クボタ・コンバインSR75で、グレン・タンク駆動ベルトの交換です。

左写真(分かりづらい)で分かるようにブロック飛びしていて、いつ切れてもおかしくない状態です。

このベルトが切れると、籾の排出が出来なくなります。

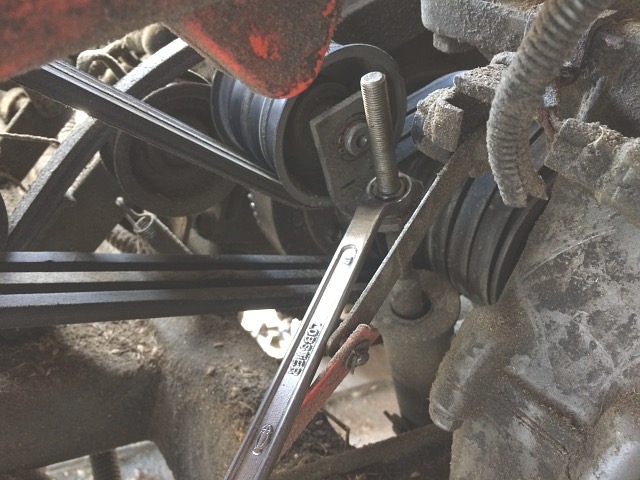

SR75 ミッション駆動ベルト テンション・ロッド 調整ナット 緩めミッション駆動ベルトと脱穀駆動ベルトを外さないと、グレン・タンク駆動ベルトを交換することが出来ません。

ということで、刈取部を最上げ位置にしてからエンジンを停止し、ミッション駆動ベルトのテンション・ロッドの調整ナットを目一杯緩めておきます。

刈高さセンサの位置検出アームが邪魔になるので、一時的に外しておきます。

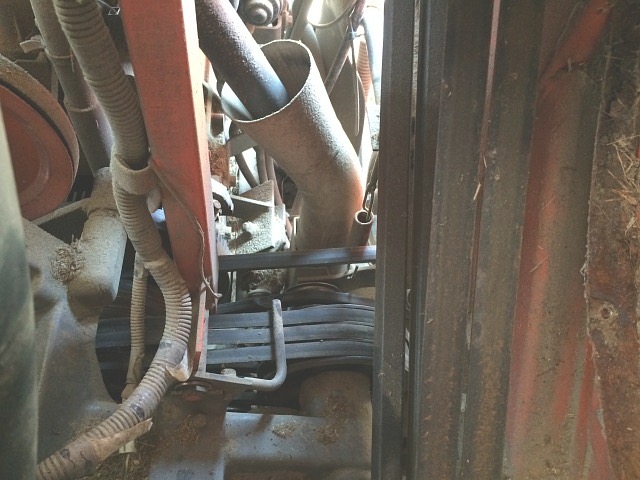

SR75 脱穀駆動ベルト扱ぎ胴の入口プレートを外すと、3本の脱穀駆動ベルトが見えます。

ここから手を入れて作業します。

SR75 脱穀駆動ベルト 取り外し後先に3本ある脱穀駆動ベルトを外します。

ベルト押さえ金具が邪魔な場合は、固定ボルトを緩めてどかしておきます。

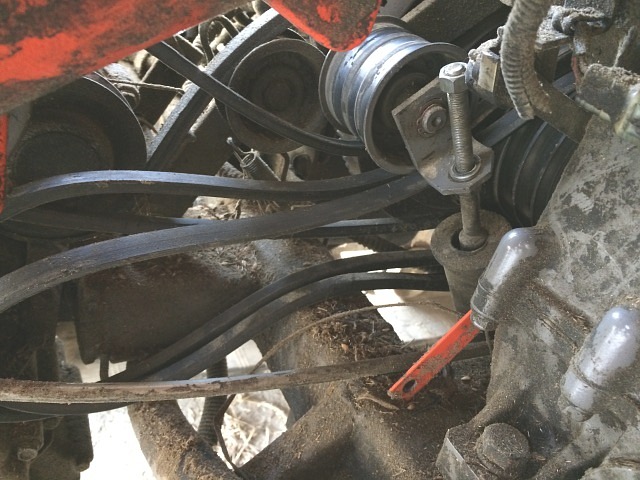

SR75 ミッション駆動ベルト 取り外し3本あるミッション駆動ベルトを外します。

テンション・ロッド調整ナットを最初に緩めてあるので、ベルトはそのまま外すだけです。

コンバインの同箇所ベルト交換は、小型より大型のほうがスペースがあって比較的簡単に行えると思います。

しかし、同じSRでも35~45などは作動油タンクとエンジン・プーリとの隙間が狭く、ベルトを引き抜けない場合があります。

その場合は、作動油タンクを少しずらすしかありません。

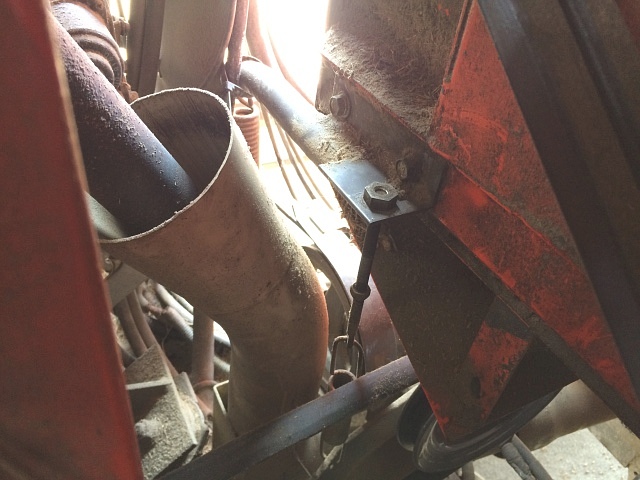

SR75 グレン・タンク駆動ベルト テンション・ロッド 調整ナット 緩め後グレン・タンク駆動ベルトのテンション・ロッド調整ナットを緩めます。

下側のロック・ナットを緩めてから、上側の調整ナットを緩めていきます。

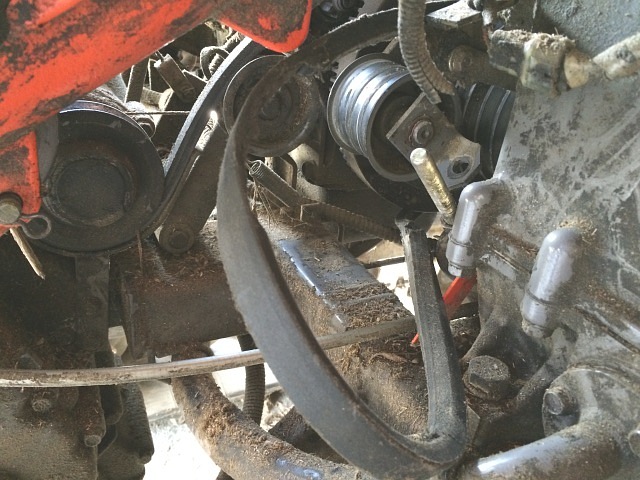

SR75 グレン・タンク駆動ベルト 取り外しミッション駆動ベルトと同じように、グレン・タンク駆動ベルトを前方に引き抜いて外します。

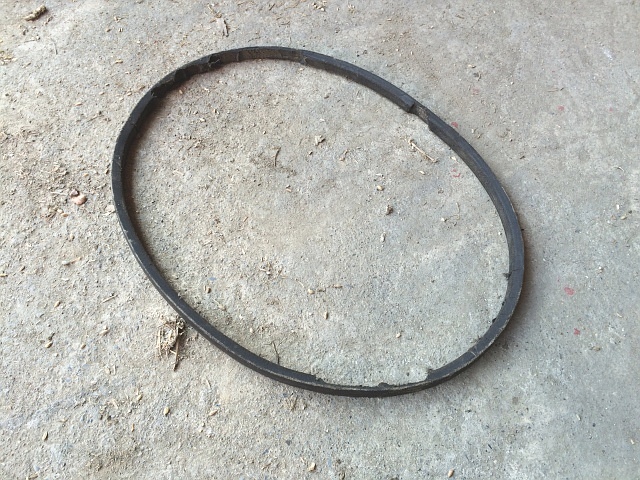

バンドー レッドⅡ SC56 ブロック飛び外したベルトです。

バンドーのレッドⅡSC56でした。

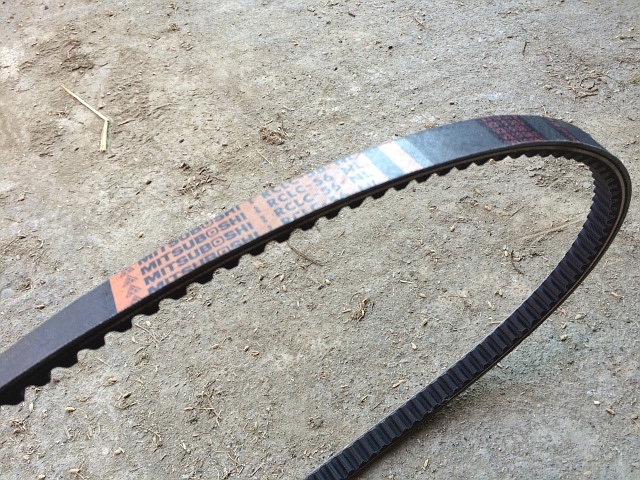

SR75 グレン・タンク駆動ベルトこのコンバインのグレン・タンク駆動ベルトは、本来コグ・ベルトが使われるのです。

このベルトを取り付けた後は、テンション・ロッドの調整ナットをスプリングの長さが約200㎜になるまで締めて、ロック・ナットでしっかり固定しておきます。
