コンバイン修理

2番処理ケースの穴開き(SR30) / オーガ排出時の異音(AR218)

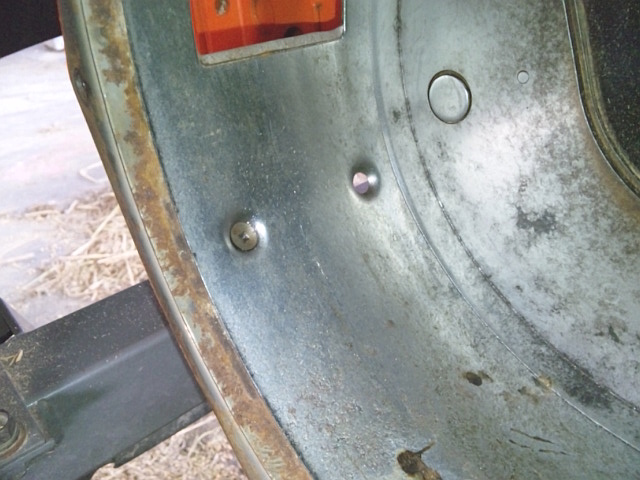

SR30 2番処理ケース 穴開き サラコネジ 破損(消失)クボタ・コンバインSR30の2番処理ケースの摩耗で、ケース上部に穴が開きライナの止めネジ(サラコネジ)が無くなっています。

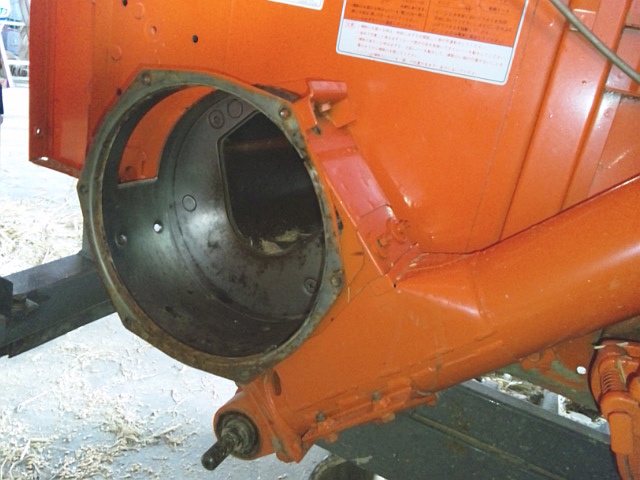

SR30 2番処理ケース サラコネジ 破損(消失)このように酷い状態です。

ライナはケース内側からサラコネジ、ケース外側からナット(頭部10㎜)で固定されています。

全てのサラコネジを交換しましたが、殆どが共回りして取り外せなかったので、裏からナットをディスク・グラインダで削ったり、ボルト・クリッパで強引に千切ったりして取り外しました。

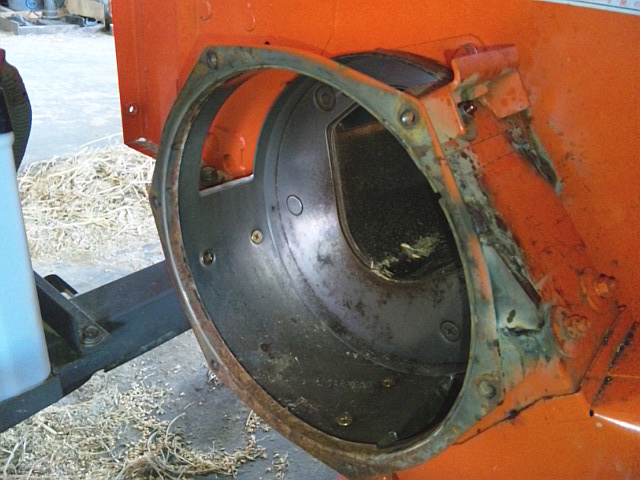

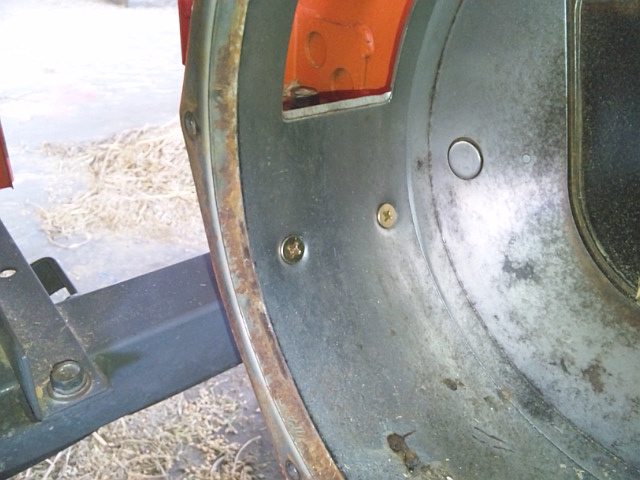

SR30 2番処理ケース サラコネジ 取り付け新品のサラコネジでライナを固定します。

ライナ(ケース内側の板)自体は、まだ厚みもあり破れていないので交換しませんでした。

SR30 2番処理ケース 穴開き 修復(溶接)本来ならライナもケースも交換するのが賢明かもしれませんが、今回は適当な鉄板を当てて溶接で修復しました。

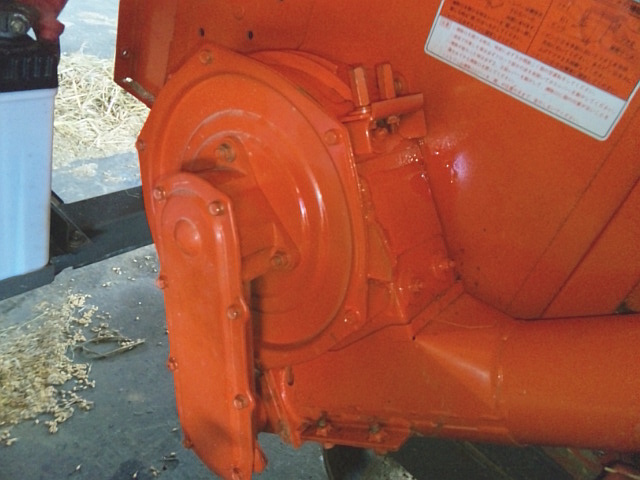

SR30 2番処理ケース 修復後溶接跡は塗装すると目立たなくなります。

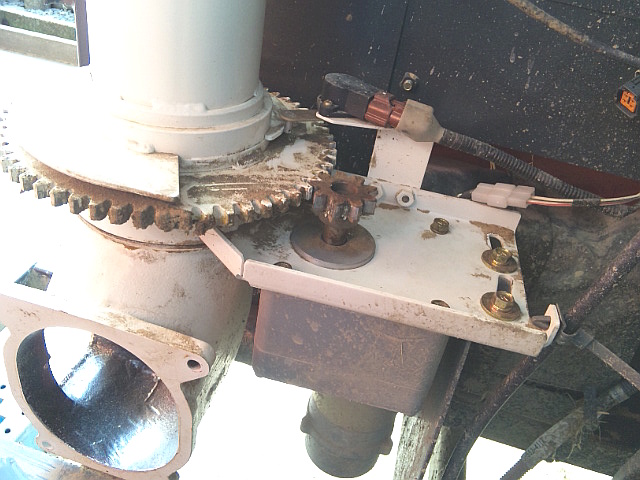

AR218 オーガ 異音 籾タンク 取り外しクボタ・コンバインAR218で、オーガ排出時にとてもやかましい音がします。

手で回すと、必ず決まった位置でゴツゴツとした感触があります。

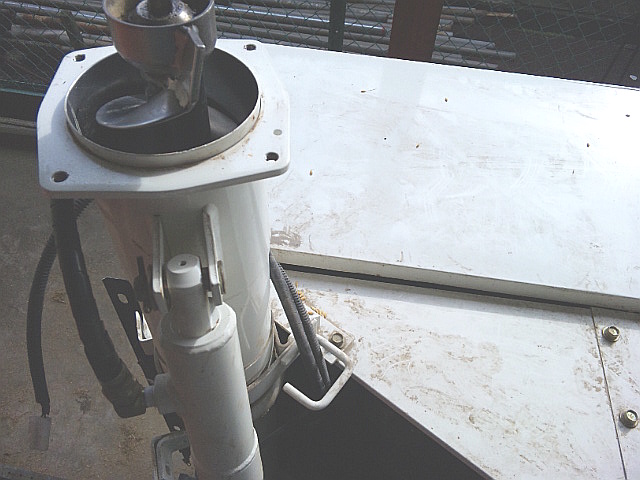

AR218 オーガ 排出管 取り外し何か異物が混入した感じもないので、とりあえず順番に外していきます。

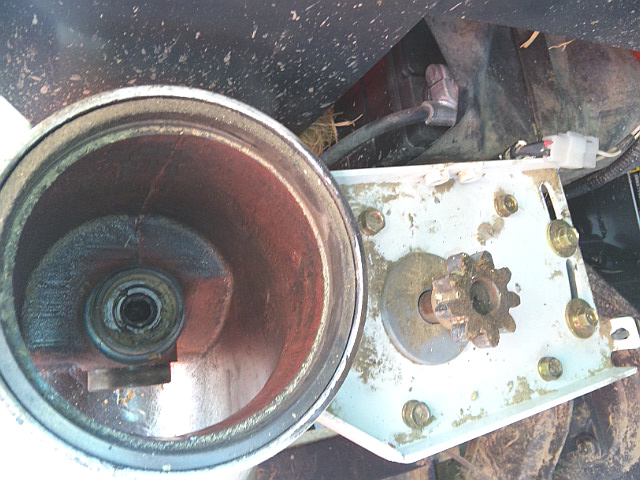

AR218 オーガ ベベル・ギヤ・ケースオーガ位置検出センサも外すことになるので、組み付け終了時にはオーガの基準位置をECUに記憶させ直す必要があります。

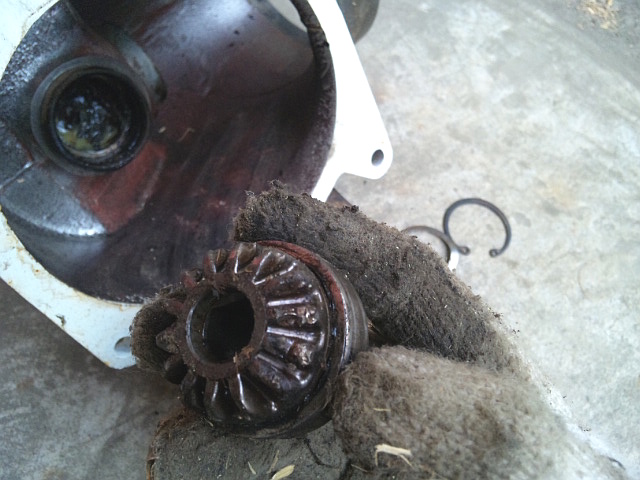

AR218 オーガ ベベル・ギヤ 破損やはりベベル・ギヤが破損していました。

ギヤ交換終了して組み付けに入る時は、縦横スクリュの位相(終わりと始まり)に気を付けて接触しないようにします。

使用時間過多でグリースが切れてギヤが破損する事がありますが、排出クラッチを入れたままアンローダを上下左右に動かす事も、このようなギヤの破損に繋がります。
