耕運軸のオイル漏れ(RC15) / 爪交換(RC6600)

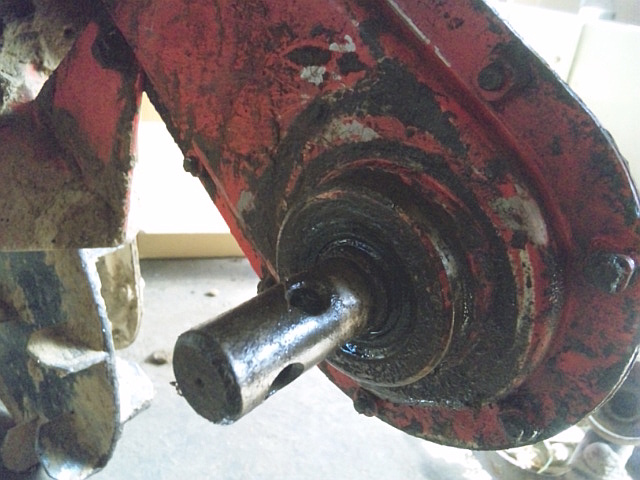

RC15 耕運軸 オイル漏れロビン管理機RC15で、耕運軸オイル漏れ修理です。

オイル・シールを交換するので、ドレン・ボルト(頭部10㎜)を外しギヤ・オイルを抜いておきます。

0.3ℓなので殆ど出てきません。

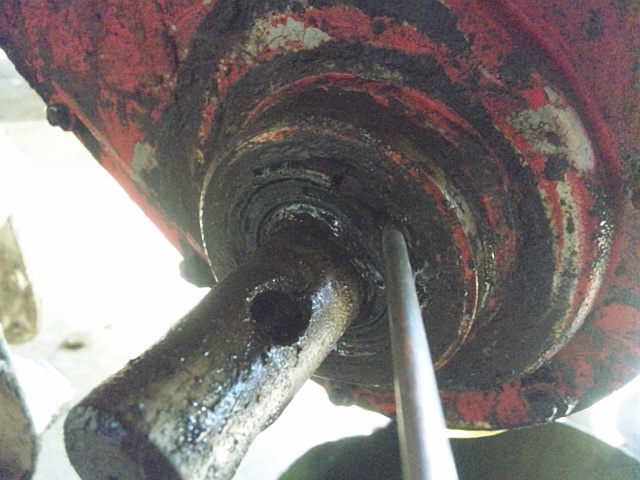

RC15 耕運軸 オイル・シール 取り外しオイル・シールの外周面とケースのオイル・シール接合面に、マイナス・ドライバの先端をハンマを使って差し込み、外周面を起こしながら外していきます。

比較的、簡単に外せます。

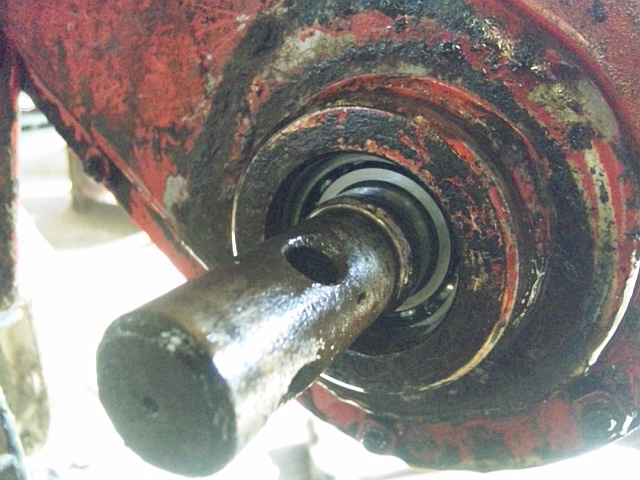

RC15 耕運軸 オイル・シール 取り外し後オイル・シールを外すと左写真のようにベアリングが見えてきますが、ベアリングは交換しません。

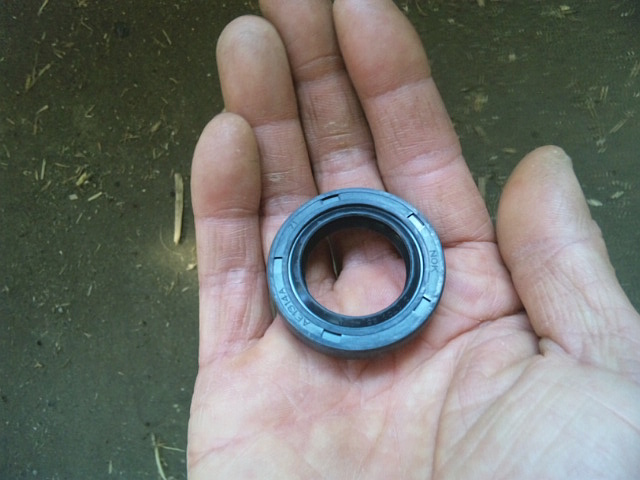

RC15 耕運軸 オイル・シール新品のオイル・シールです。

組み付け前にリップ部にグリースを塗付、外周面(はめあい部)にエンジン・オイルを薄く塗付します。

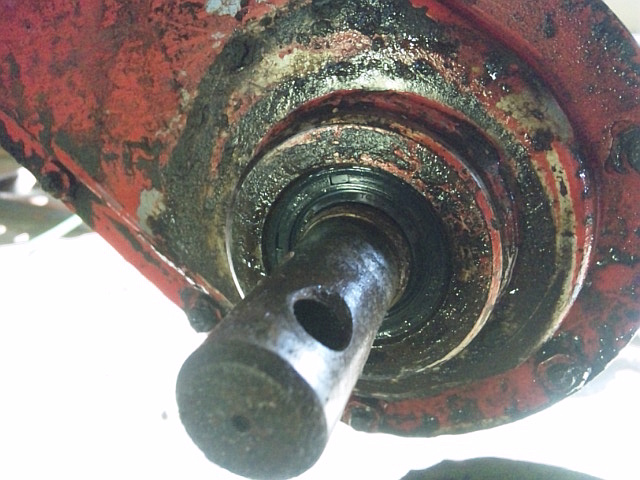

RC15 耕運軸 オイル・シール 取り付けオイル・シールの取り付けです。

鉄パイプなどをあてがい、ハンマでその上を対角線上にずらしながら均等に叩いて打ち込みます。

使用するパイプは、極力オイル・シールの外周と同寸のものを使用します。
パイプ径が小さ過ぎると、オイル・シールが変形してしまいます。

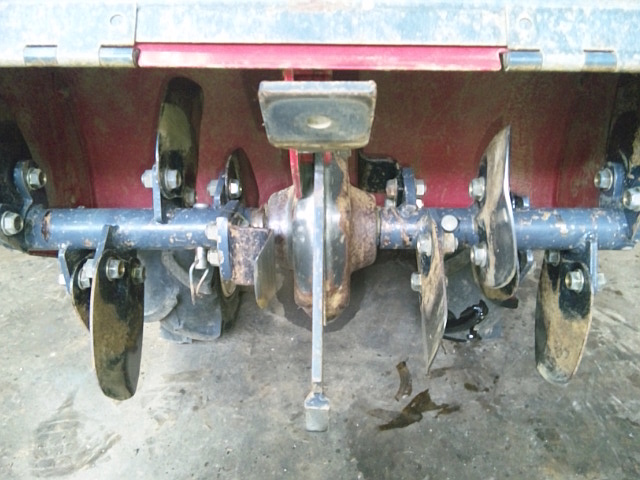

RC6600 正逆爪 摩耗ロビン管理機RC6600で、爪交換です。

この状態で爪交換するのもいいですが、爪軸を取り外して行ってみます。

爪軸はピン1本で固定されているだけなので簡単に取り外せますが、保管状態の悪い機械では、ピンや爪軸が膠着して容易に取り外せないこともあります。

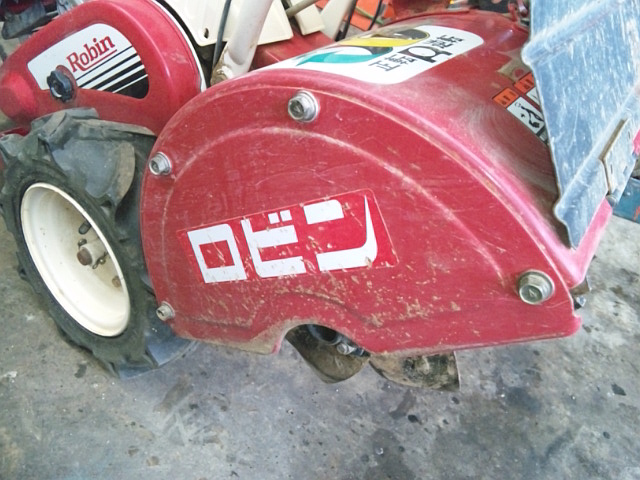

RC6600 ロータリ サイド・カバー4本の固定ボルト(頭部12㎜)を取り外し、サイド・カバーを取り外します。

ちなみに、爪交換前は爪が摩耗しているので、サイド・カバーを外さなくてもカバーをかわしながら爪軸を引き抜くことが出来ます。

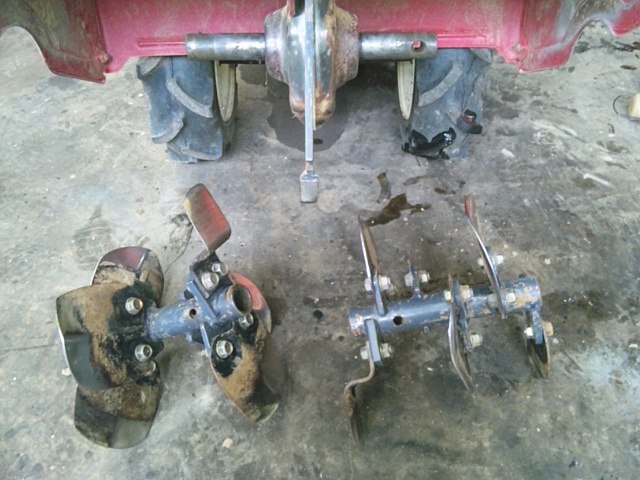

RC6600 爪軸 取り外し後引き抜いた左右の爪軸です。

爪(正逆爪)は、2組のフランジ・ボルトとフランジ・ナットで共締めしてあります。

共に頭部14㎜正ネジです。

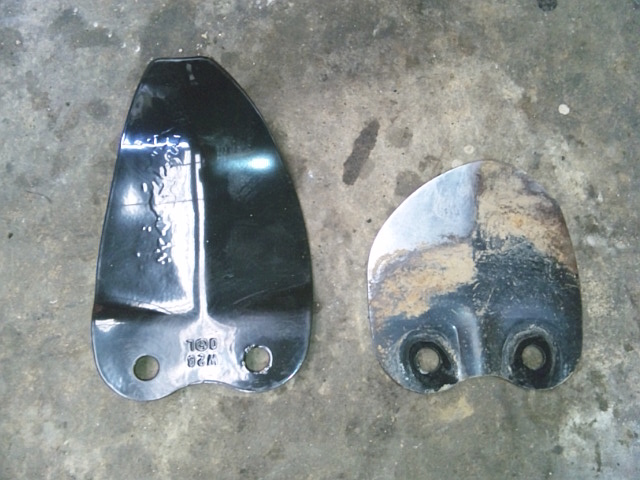

RC6600 正逆爪 新品 比較新品の爪と取り外した爪です。

ここまで摩耗したら全く耕すことがきません。

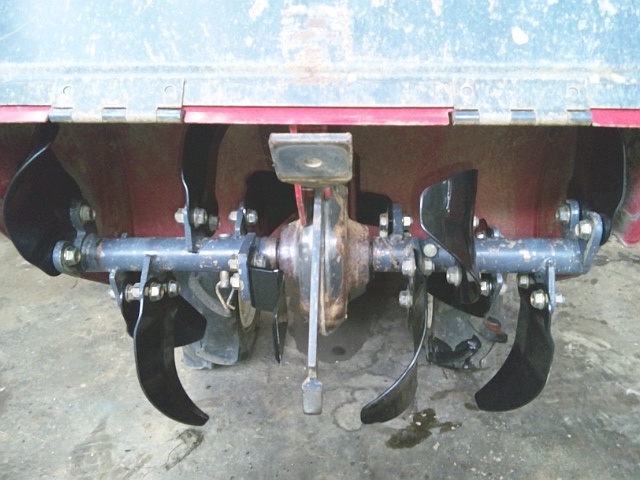

RC6600 爪軸 取り付け後偏芯爪が向かい合わないように、左右の爪軸を取り付けます。

実際はどのように取り付けても問題ありませんが、新品時はそうなっています。
