ロール軸のベアリング交換(MRB330) / 除糠網交換(B-80J2)



MRB330 排出部 取り外しカンリウ精米機MRB330で、ロール軸のベアリング交換です。

手でロール軸を回すと、ベアリングのグリースが切れた感じでゴロゴロと音がします。
がたつきも少しあります。

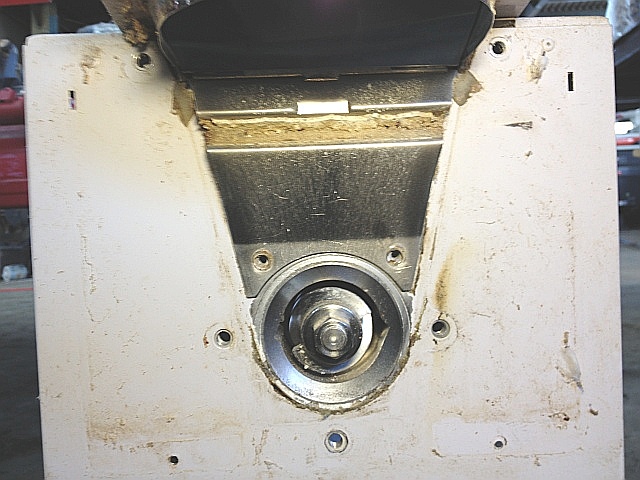

排出部を外します。

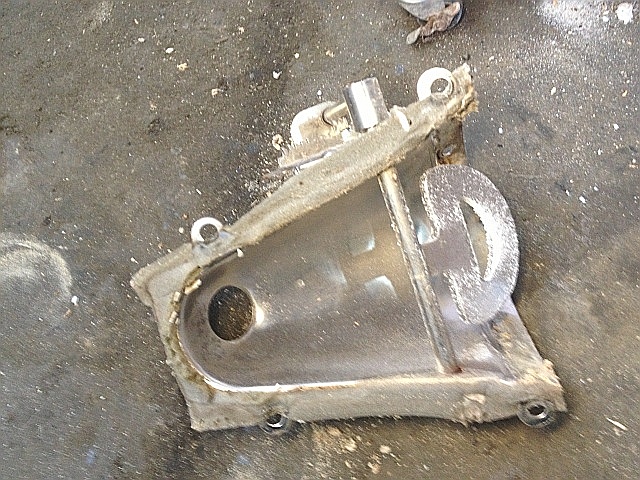

MRB330 排出部外した排出部(前カバー)です。

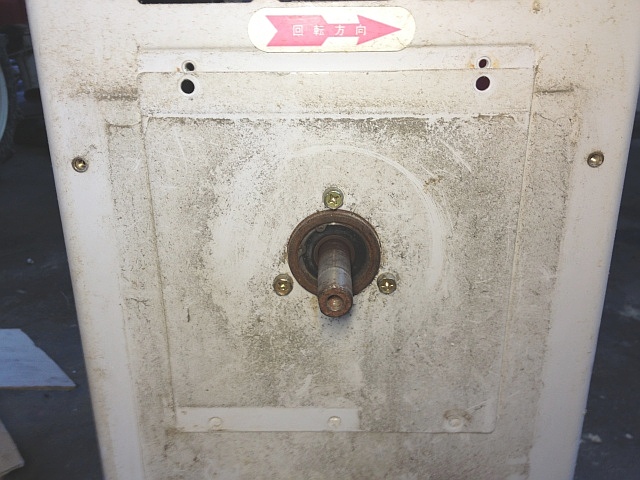

MRB330 プーリ側 側板 取り外しVベルトとプーリを外し、側板を止めているネジを全て外します。

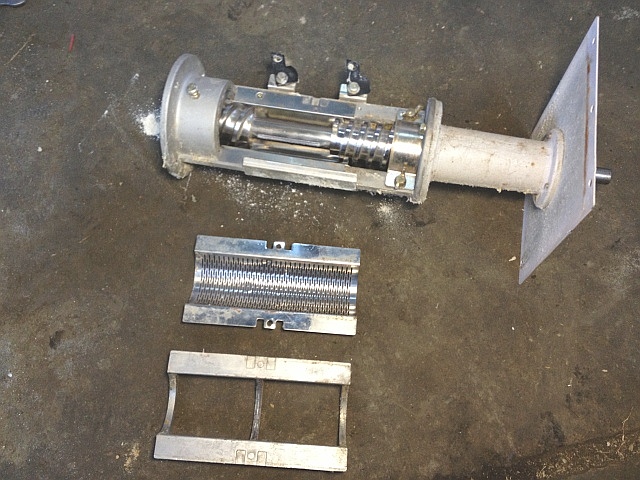

MRB330 本体 取り外しロール・ハウジングをごっそり外します。

網受枠を外し、除糠網を外しておきます。

除糠網は、まだ破れていないので交換しません。

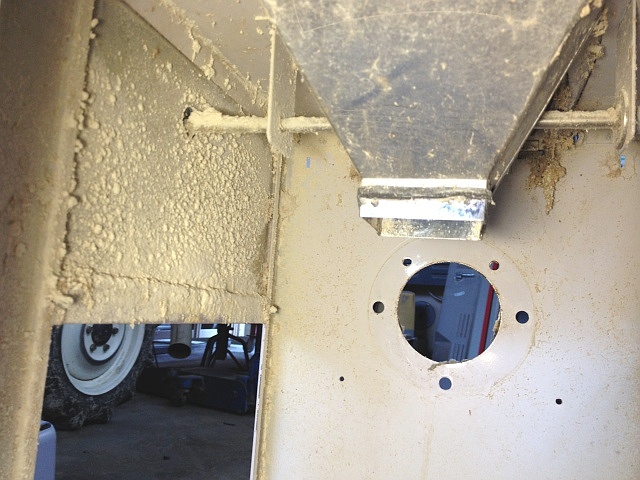

MRB330 筐体 内部 ロール・ハウジング 取り外し後精米機の内部です。

中央に見えるのは落とし口ですが、貼ってある隙間材が破れるとお米が漏れます。

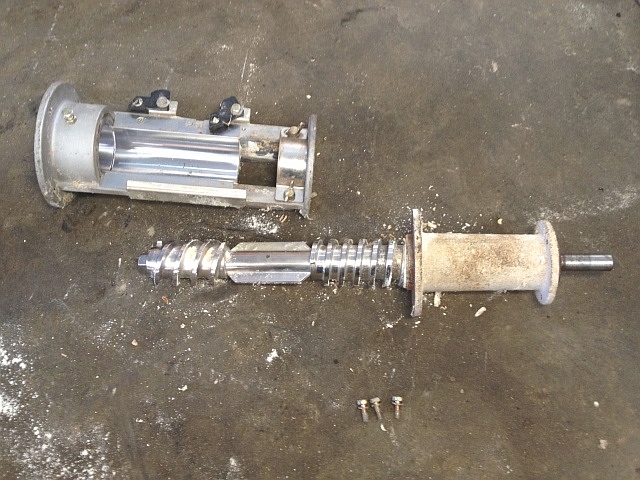

MRB330 ロール・ハウジング 分離頭部10㎜のボルト3本を外し、ロール・ハウジングを分離します。



MRB330 ロール軸 取り外しロール軸を抜きます。

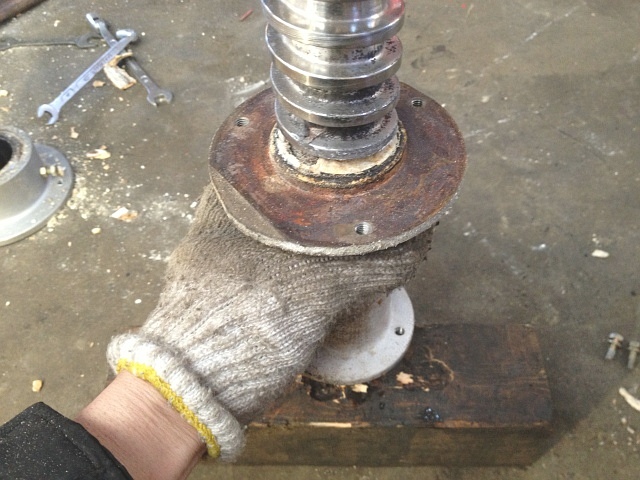

左写真は、ロール軸の軸頭を角材に打ち付けているところです。

ハンマで軸頭を叩くより手早いと思っただけです。

取り外し前に、耐水ペーパ(#800くらい)などで軸の表面をしっかり磨いておく事が大事です。

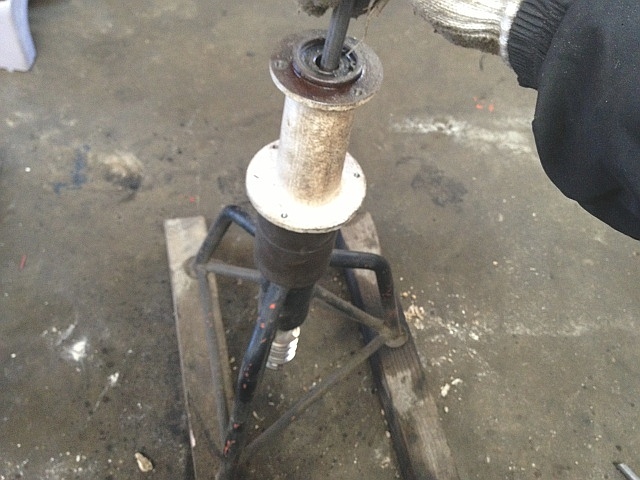

MRB330 ロール軸 取り外し 馬ジャッキ途中からは軸頭に鉄の丸棒などをあてがって、その上をハンマで叩きます。

丸棒を垂直にあてないと軸頭が潰れる恐れがあるので、慎重に行います。

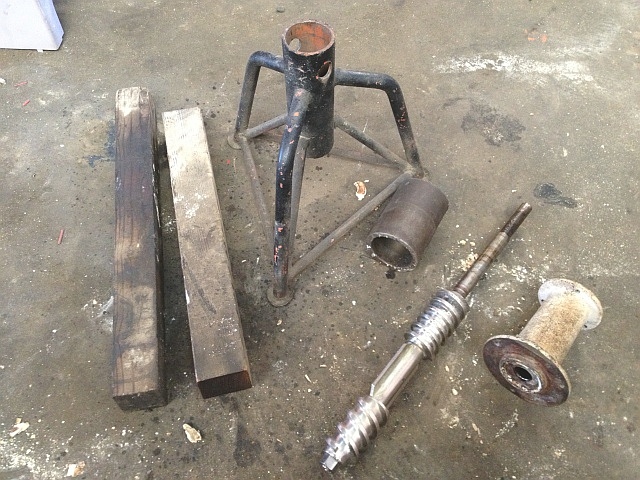

ロール軸が地面を突かないように、馬ジャッキの足の部分、鉄パイプ、角材を利用し、ストロークを稼ぎました。

MRB330 ロール軸 取り外し後ロール軸が抜けました。

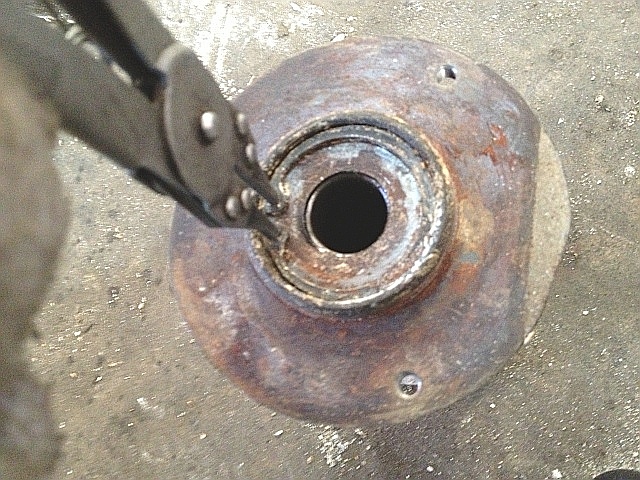

MRB330 軸受ハウジング スナップ・リング 取り外し軸受ハウジングからベアリングを外すため、スナップ・リング(穴用)を外します。

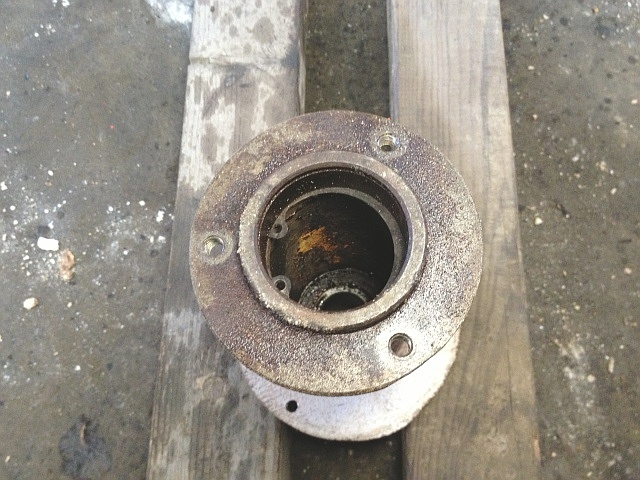

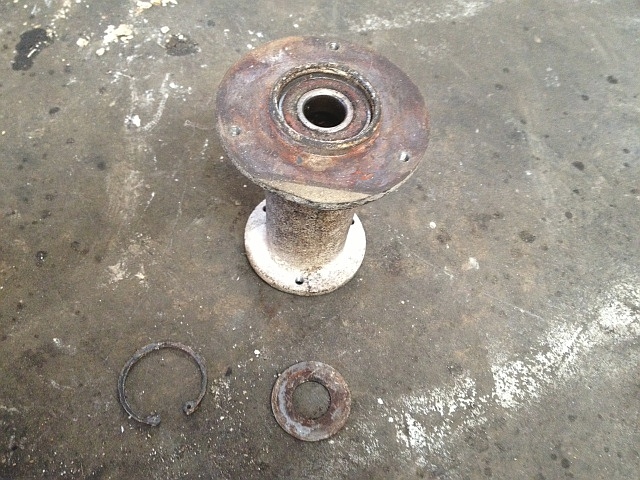

MRB330 軸受ハウジング スナップ・リング 防塵版 取り外し後スナップ・リングを外したら、防塵板を外します。



MRB330 軸受ハウジング ベアリング 取り外し反対側から、ベアリングを叩いて外します。

鉄の丸棒などをあてがって、その上をハンマで叩きます

左写真は、先にプーリ側のベアリングを外しています。

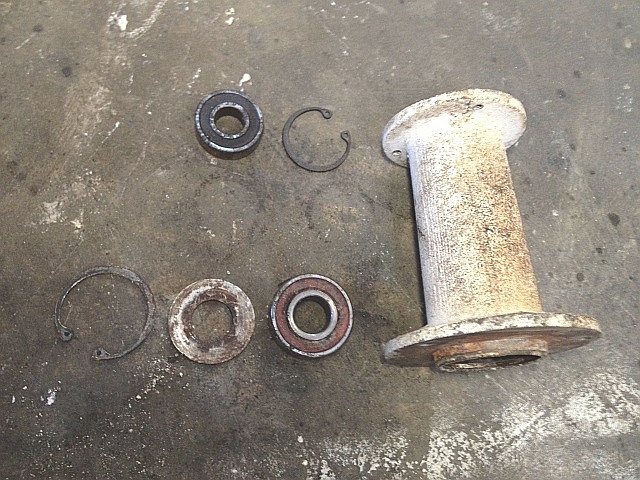

MRB330 軸受ハウジング ベアリング 取り外し後外したベアリングで、上がプーリ側、下がロール側です。

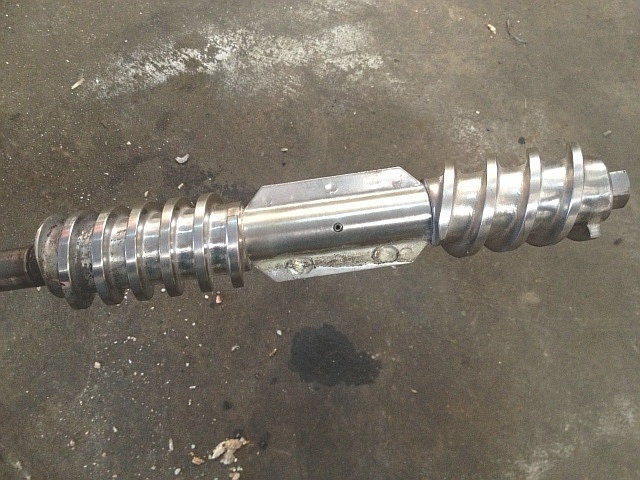

MRB330 ロール軸 ロール部 摩耗具合ロールは少々摩耗していますが、まだ精米できているので交換しません。

左からコンベア・ロール、研米羽、精白ロールの並びです。

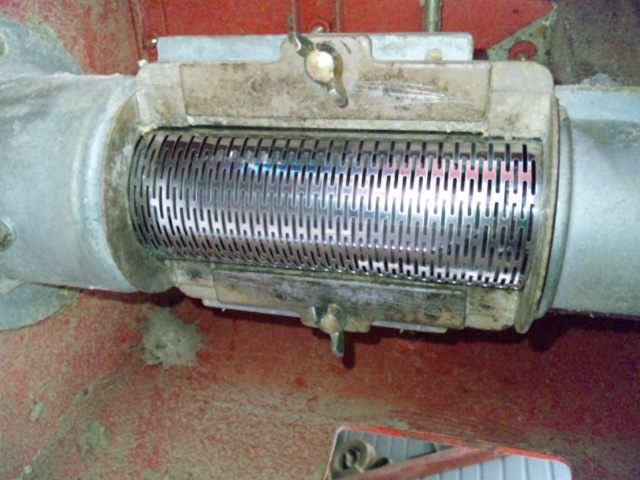

B80-J 除糠網 交換三菱(カンリウ)循環型精米機B-80J2で、除糠網の一部が破れたので交換です。

ここで精米されますが、使い続けると摩耗して穴が開き、米が糠とともに落ちてしまいます。
