クボタ田植機SPA5の植付アームです。
これは酷いです…。
植付アームに付いている部品等その1です。
カム・シャフトなど。
植付アームに付いている部品等その2です。
植付ロッドなど。
カム・シャフト、プッシュ・レバー、クッション・ゴムの組み付けです。
クボタ田植機SPJ500の植付駆動シャフトが変形しました。
ユニバーサル・シャフトの摺動部がサビで膠着していたため、苗乗せ台の昇降時に、駆動シャフトに無理な力がかかったようです。
駆動シャフトを交換した後は、ユニバーサル・シャフトの摺動部（スプライン部）にしっかり油、又はグリースを注しておきます。
どの田植機でも、この部分の注油は大事です。
イセキ田植機PA50Dの植込杆クラッチ・ワイヤの膠着です。
錆が酷いため火で炙っても抜けません。アルミなので炙り過ぎると溶けるの注意です。
たかが、ワイヤ交換でここまでしないといけませんでした。
組付け時は植付タイミングに注意して組付けします。
この後、ワイヤに防水ゴムを被せます。
クボタ田植機SPU50Hの後輪車軸ケースのオイル交換です。
写真の通り白く濁っています。
水分が混じるとこのようになります。
オイル・シールで保護されていますが、少しづつ浸み込んでくるのでしょう…。
次いで、右側車軸ケースのオイルを抜きます。
濁ったオイルのままだと、オフ・シーズン中にクラッチ膠着して、いざ使う時には、旋回不良になるなど、トラブルを引き起こす可能性がでてきます。
ギヤ・オイルを5ℓ入れます。
エアが抜けず入り難いので、時間がかかります。
ある程度入ったら、15分くらい待ってから、ゲージで確認して追加します。
オイルはコスモノーキ80WBを使いました。
ミツビシ田植機MPR5の油圧ベルト交換です。
コグ・ベルト（走行）の奥に付いているSA24のVベルトです。
切れると、苗載せ台が上がりません。
ミツビシ田植機MPR505で植え付け部が作動しません。
植え付けワイヤはスムーズに動きますが、ドグ・クラッチ・レバー軸が膠着して、クラッチが入らなかったようです。
レバー軸に潤滑剤を注し、レバーに適当なあて物をあててハンマで軽く叩くと、膠着が取れてクラッチは入ります。
以後、エンジンを始動して、レバーの入り切りを何回か繰り返し、膠着をなくします。
ミツビシ田植機MPR55でエンジンが始動しません。

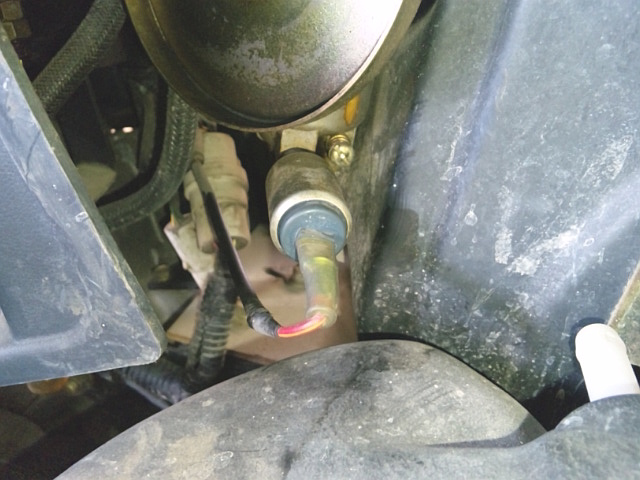

バッテリ十分で、キーSWをオンにした時、電磁弁が「カチッ」っと働く音がしなかったので、電磁弁膠着を疑います。
電磁弁が働かないと、燃料が送られないので、エンジンはプスッとも言いません。
音が聞き取り難い場合は、電磁弁を手で触りながらキーSWをオンにすれば、感触があるので分かると思います。

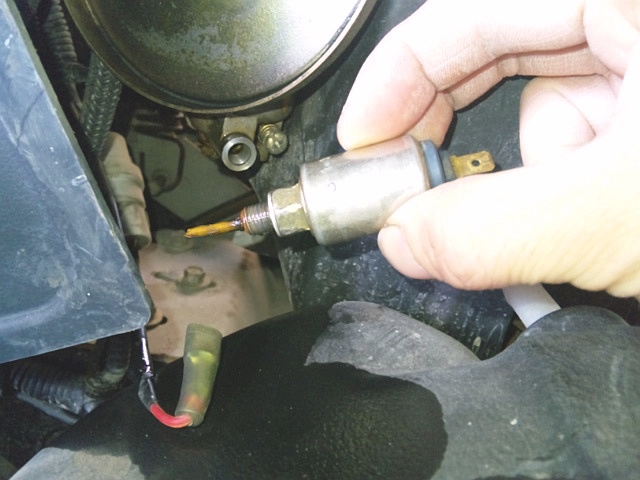

電磁弁はキャブレータの下部に取り付いていて、12㎜のスパナで取り外せます。
やはり、酷い電磁弁膠着でした。
キャブレータ・クリーナを吹き付け、ラジオ・ペンチで芯弁を摘まみ、グリグリ回したり、奥へ入れたり出したりして膠着を取ります。
手で芯弁を押して離したら、すぐに内部のバネ力で押し出るようになるまで繰り返します。
原因は、古いガソリンが残っていたせいですが、ここまで酷いとキャブレータ内も恐らく酷い状態だと思います。

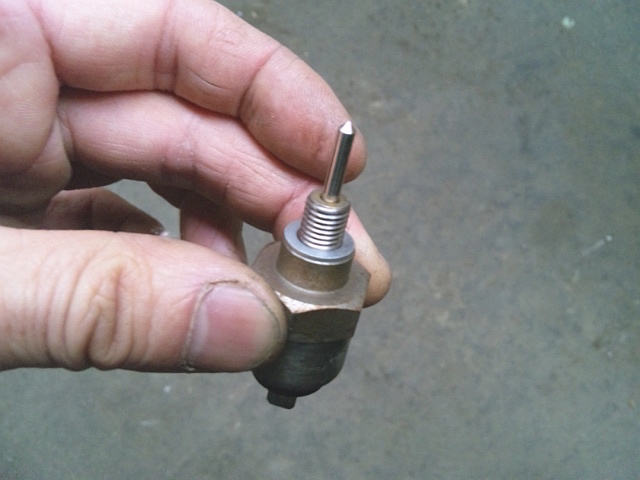

こちらは、イセキ田植機PM53の電磁弁です。
綺麗に掃除した状態です。
メーカ問わず、キャブレータの下部（フロート・チャンバ・ケース）にこのような電磁弁が付いている田植機は全て同じ事が言え、膠着すると燃料がカットされたままなります。

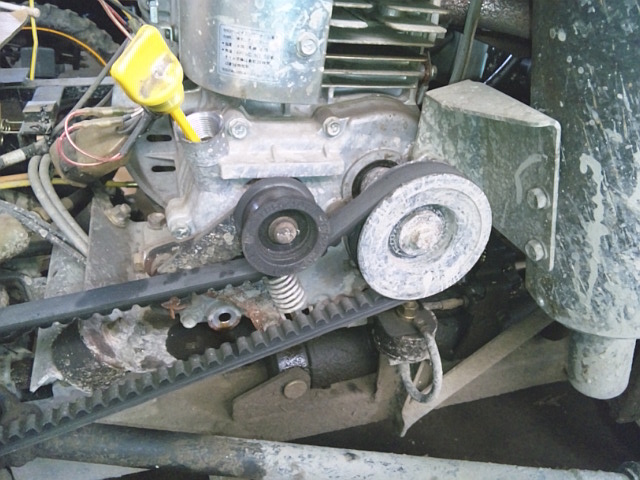

イセキ田植機PM43のエンジン・オイル交換です。
排油口は3ヵ所ありますが、側面のベアリング・ケース下部にあるドレン・ボルト（頭部14㎜）1本を取り外すだけで十分です。
エンジン・オイルは、1ℓ弱入ります。

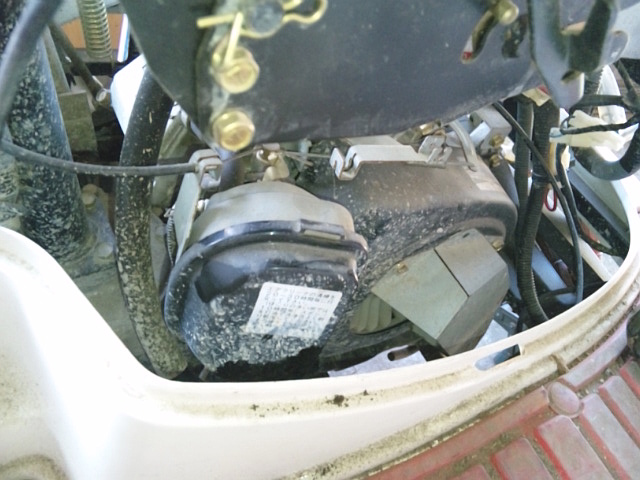

ヤンマー田植機RR50でエンジンがハンチングします。
キャブレータ掃除で直る症状なので、キャブレータを取り外します。

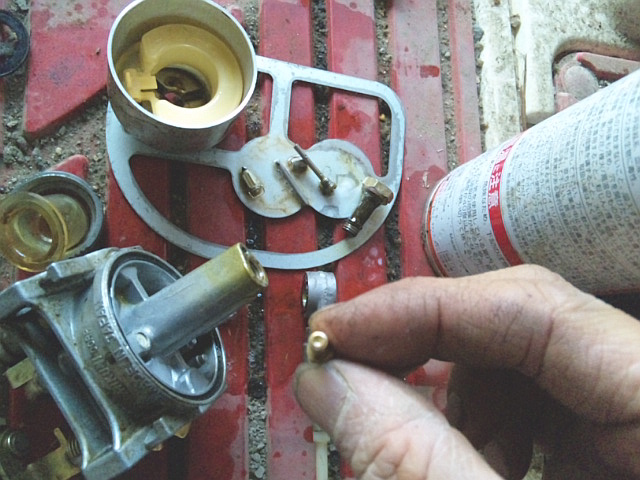

キャブレータ分解掃除です。
パイロット・ジェット（スロー・ジェット）が詰まっていました。

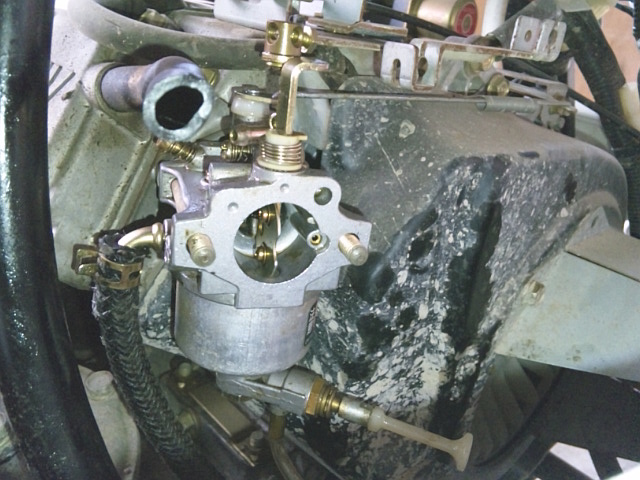

きれいにしたキャブレータを取り付けます。
キャブレータには、ガバナ・ロッド、ガバナ・スプリング、燃料ホースが取り付くだけです。
クボタ田植機S1-500Rの縦送りベルトが切れたので交換します。
苗載せ台を取り外します。
横送り金具の連結ボルト（頭部12㎜）を左右計4本取り外します。
また、本機側で、縦送りのワイヤを3本取り外します。
縦送りスプロケットを取り外します。
固定ナット（頭部17㎜）を緩めてスプロケットを抜いていきます。
縦送りスプロケットを少し抜く、手で苗載せ台を左方向へ少し移動させる、これを繰り返します。
苗載せ台を取り外します。
両端の台受け固定ボルト（頭部10㎜）左右計4本を取り外します。
これで、苗載せ台は持ち上げて取り外すことが出来ます。
上写真では、端から2番目の台受けまで取り外してありますが、両端だけで十分です。
エプロンの台受け摺動部にグリースを塗付しておきます。
縦送りベルトを取り外します。
縦送りワイヤ、スプリング、中間の支えプーリを全て取り外します。
そして、下側の軸受け金具の固定ナット（頭部10㎜）を全て取り外したら、縦送りベルトは上下のプーリが付いた状態でごっそりと取り外しができます。
後は、順番通りに横ずらしして、ベルトを引き抜いていくだけです。
新品の縦送りベルトを交換したら、苗載せ台に取り付けます。
縦送りベルトは、それぞれのプーリ溝にあった向きで取り付くので、間違えないように気を付けます。
また、縦送りワイヤを取り付けたら、次いでにドグ・クラッチ部にグリースを塗付しておきます。
苗載せ台を本機に取り付けます。
両端の台受けだけは、抜け防止のツバが余分についているため、スライドさせないと入りません。
台受けの固定ボルトを全て取り付けたら、縦送りスプロケット、縦送りワイヤを順番に取り付けていきます。
また、縦送り動力伝達部にグリースを塗付しておきます。
横送り金具（2ヵ所）の連結ボルトを取り付けます。
金具のボルト穴は、若干長穴になっていますが、取り外す前と同じ位置（跡が残っている）で固定します。
同じ位置なので、基本的には横送り量と折り返しタイミングは、取り外し前と変わらないはずですが、次のように確認が必要です。
エンジンを始動して、5条全て（3ヵ所）のクラッチを切った状態で植付作動させます。
横送りの折り返しタイミングが、左右ともエプロンの凹穴縦面にぴったり合うか確認します。
仮に、行き過ぎた状態だと、植付爪は仕切り板(赤い部分）をえぐってしまします。
調整は、横送り金具の連結ボルトを取り外し固定位置をずらす、またナットを緩めてマイナス・ドライバで横送り軸を回すかして行います。
