ポンパ・レバー操作で苗載せ台が下がらない(SPA55) / バッテリ交換(HPU50H)



SPA55 ポンパ・レバー 作動不良 マイクロ・スイッチ 配線 切断クボタ田植機SPA55で、ポンパ・レバー操作で苗載せ台を下げることができません。

足元のカバーを取り外します。

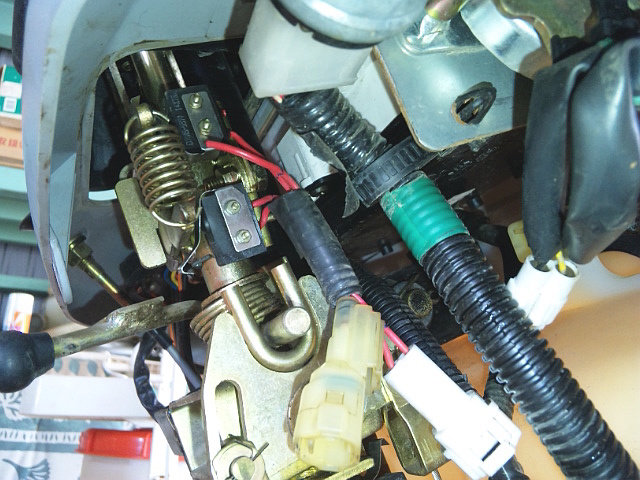

レバー下げ側の配線が、マイクロ・スイッチの根元で切れていました。

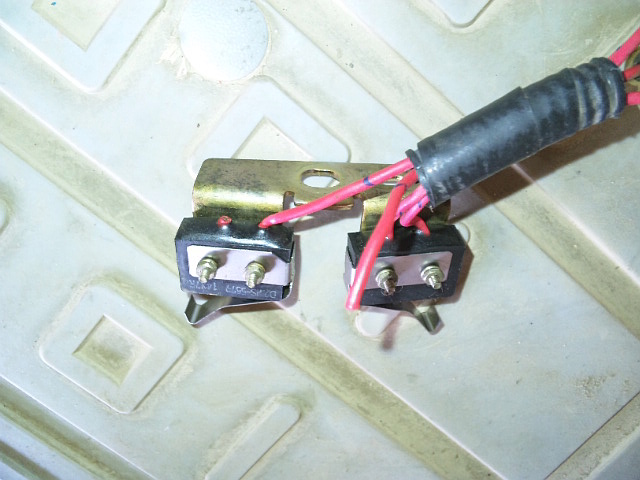

SPA55 ポンパ・レバー 作動不良 マイクロ・スイッチ(下げ側) 配線 切断見事に切れています。

プレートごと取り外して交換します。

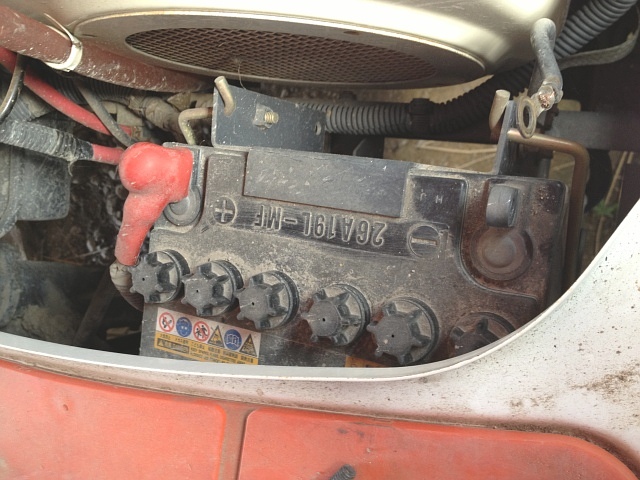

HPU50H バッテリ マイナス・ターミナル 取り外しヒタチ田植機HPU50H(クボタSPU50H)で、バッテリ交換です。

マイナス・ターミナルから外します。

頭部10㎜のボルトとナットです。

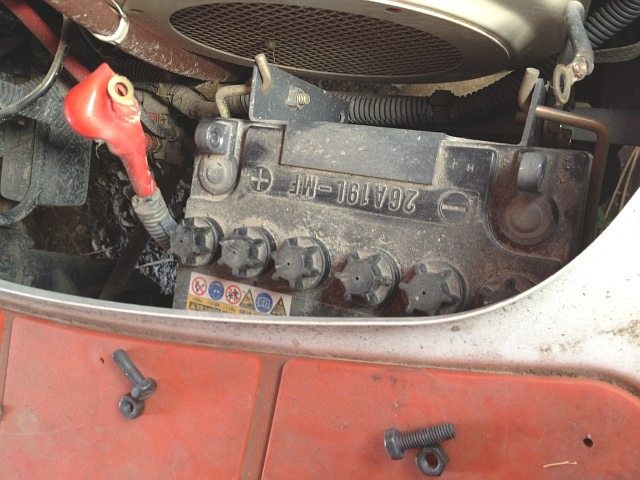

HPU50H バッテリ プラス・ターミナル 取り外し次にプラス・ターミナルを外します。

HPU50H バッテリ 取り外しバッテリ本体の固定を外します。

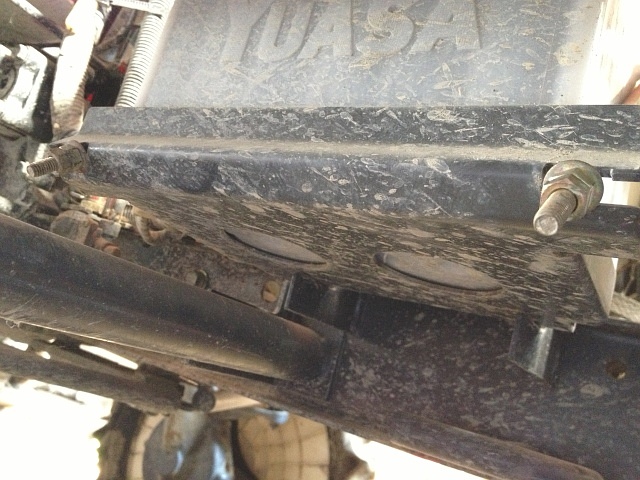

バッテリ下にある2本の吊りロッドのナット(頭部10㎜)を緩めます。

ダブル・ナットになっています。

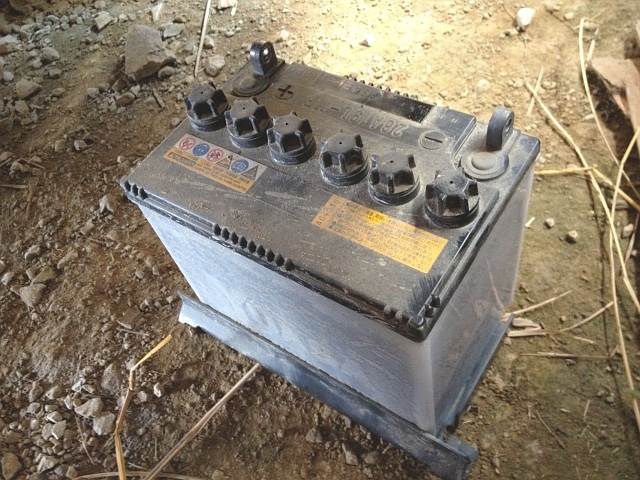

HPU50H バッテリ 取り外し後吊りロッドを横ずらしして、バッテリを受け台ごと外します。

取り外したバッテリは、26A19Lです。

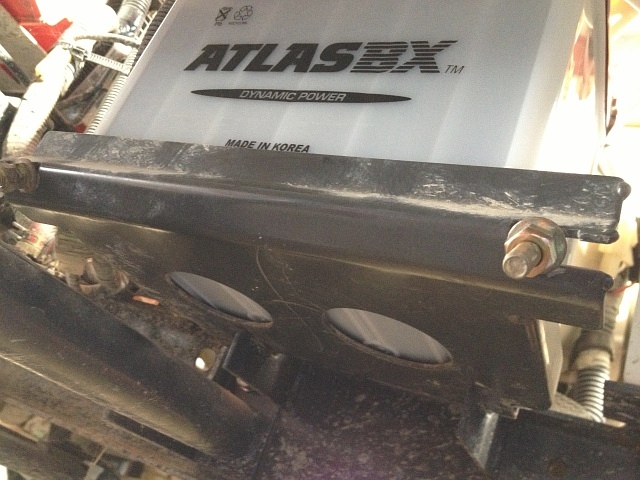

HPU50H バッテリ 取り付け新品バッテリを受け台に乗せて、取り外しとは逆の手順で取り付けます。

取り付けたバッテリは、30A19Lです。

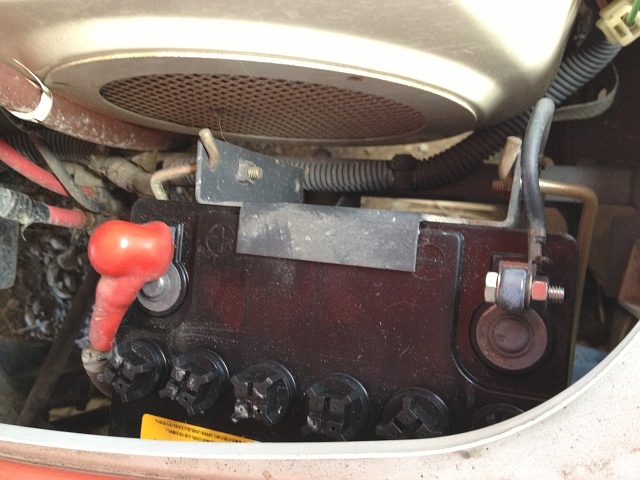

HPU50H バッテリ プラス・ターミナル 取り付けターミナルの取り付けは、プラス側から行います。

仮に、マイナス・ターミナルから取り付けたらどうなるかと言ったら、それは全く問題ありません。

プラス・ターミナルを取り付ける時、工具をボディ(田植機の金属部)に触れないように気を付ければよいだけです。

触れてしまうと大抵はヒューズ(ヒュージブル・リンク)が切れます。

そんなリスクを犯してまで行う必要はないということです。

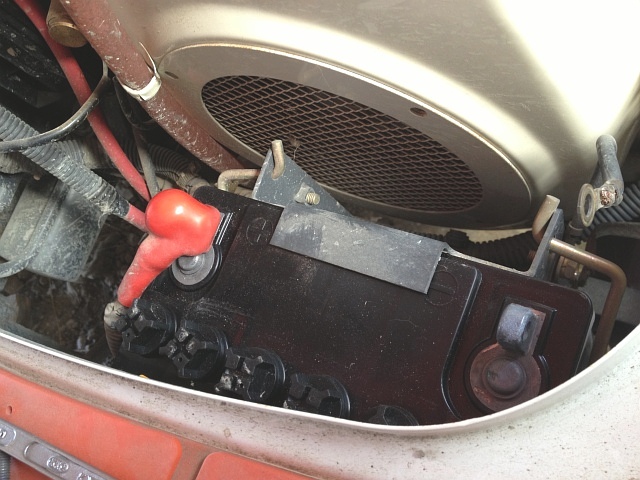

HPU50H バッテリ マイナス・ターミナル 取り付け最後にマイナス・ターミナルを取り付け完了です。
