トラクター修理

バック・アップが作動しない(GL280) / セル・モータが回らない(N329、GT26) / フュージブル・リンク交換(X20) / グロー・ランプが消えない(GL320)



GL280 バック・アップ メータ・パネルクボタ・トラクタGL280で、バック・アップが作動しません。

バック・アップ・スイッチ「ON」でメータ・パネルにランプは点灯するので、マーカ・スイッチ(マイクロ・スイッチ)の不良を疑います。

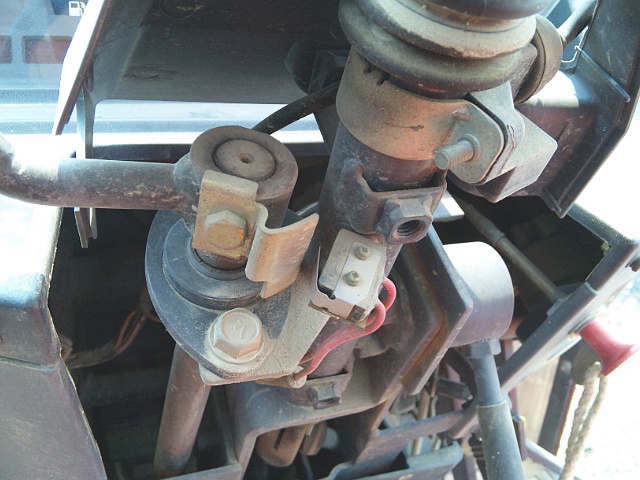

GL280 バック・アップ マーカ・スイッチ 折れステアリング下のカバーを取り外します。

カバーは3本のボルト(頭部12㎜)で固定されています。

やはりマーカ・スイッチが折れていました。

使用時間が1000時間を越えると、いろいろと消耗しますね。

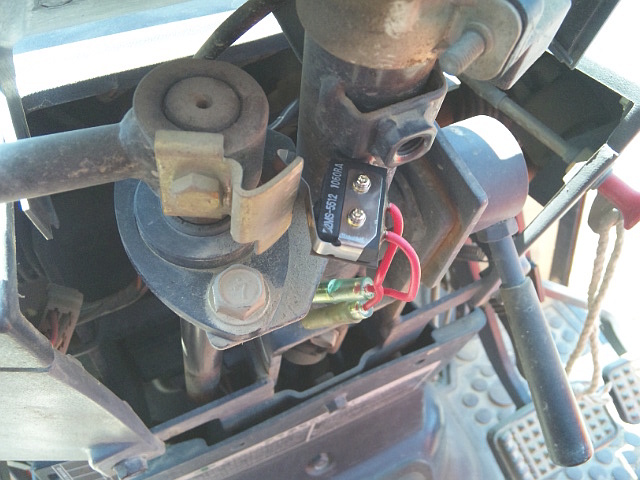

GL280 バック・アップ マーカ・スイッチ 交換マーカ・スイッチを交換します。

固定ネジ(+)は角度がなく締め難いです。

バック・レバーを入れた時に、このスイッチが入って作業機が上昇する仕組みです。

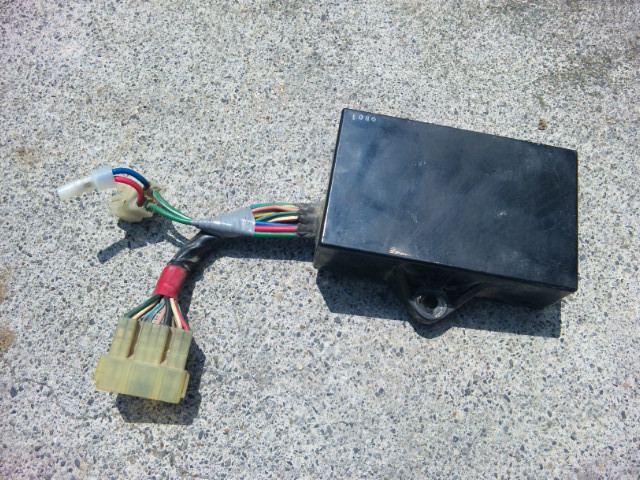

N329 リレー・ユニット セル・モータ始動線 短絡日の本トラクタN329で、セル・モータが回らずエンジンがかからない症状です。

原因は、エンジン始動ユニット(リレー)内でセル・モータ始動線がスイッチングされない事でした。

という事でエンジン始動ユニットを外し、左写真で分かるように始動線を短絡します。

単にエンジン始動に関するユニットなので、他の制御に影響する事はありません。

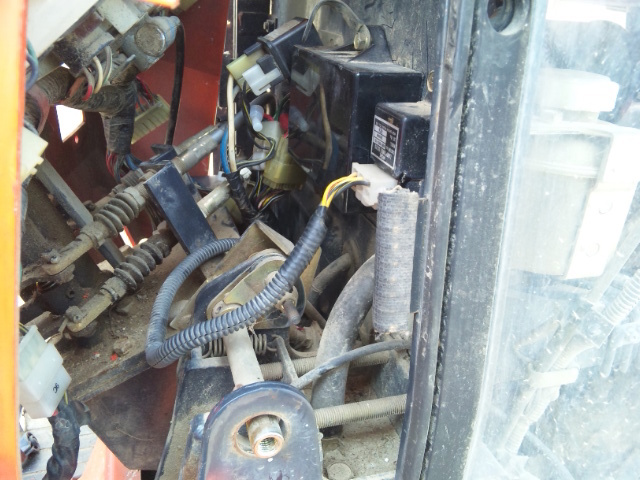

N329 メータ・パネル 裏側ユニットはメータ・パネルの裏側にあります。

ユニットを経由しているだけで通常の始動回路ですね。

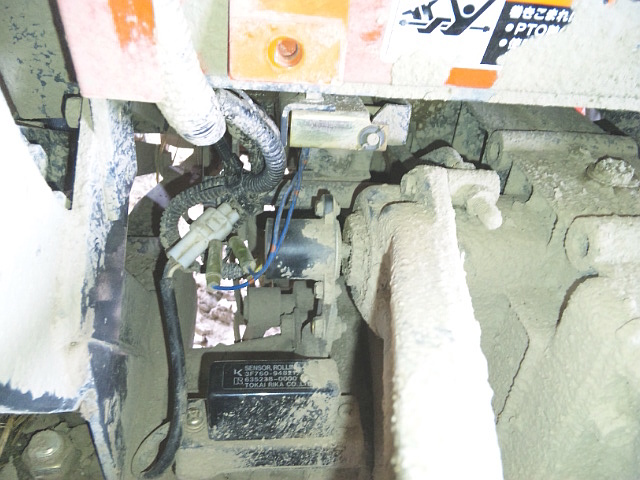

GT26 ニュートラル・スイッチクボタ・トラクタGT26で、セル・モータが回りません。

主変速レバーのところにあるニュートラル・スイッチ(セーフティ・スイッチ)の接触が悪かっただけです。

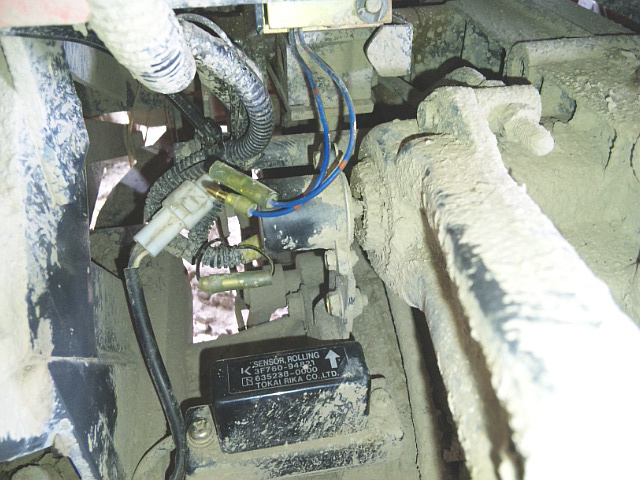

GT26 ニュートラル・スイッチ 不使用 配線 短絡また同じ症状になる恐れがあるので、所有者の了解を得てニュートラル・スイッチを経由しないように、ギボシ端子を外し短絡しました。

これで主変速が何速になっていてもセル・モータは回ります。



X20 フュージブル・リンク 交換クボタ・トラクタX20で、フュージブル・リンクの交換です。

誤ってバッテリを逆接続したようです。

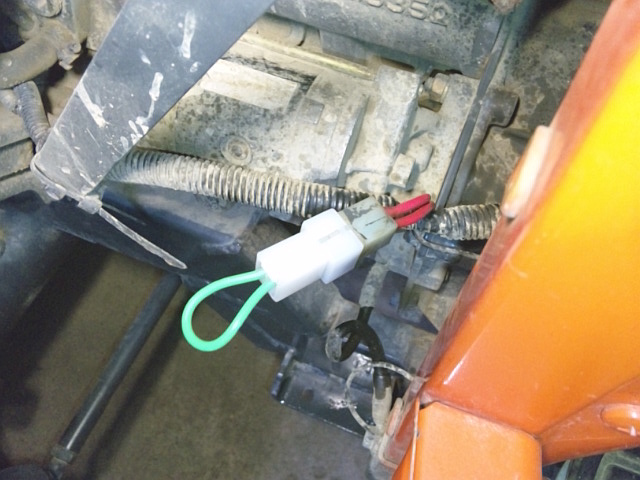

その場合は、このフュージブル・リンク(左写真の緑線)が切れることで本体の電装品などを保護しています。

フュージブル・リンク(コネクタ式)を交換して完了です。



GL320 グロー・ランプ 消えないクボタ・トラクタGL320で、エンジンが始動してもグロー・ランプが点いたままです。

エンジン・カバーを開けグロー・プラグ接続線の電圧を測定したら、キーON時、エンジン始動時ともにDC12V出ています。

この時点でグロー・リレーは正常に働いていると断定できますので、グロー・コントローラの異常を疑います。

グロー・リレー(コイル側)とグロー・ランプのマイナス線はグロー・コントローラに接続されているので、グロー・コントローラがそれらの作動電圧を制御するといった構造です。

このトラクタの予熱時間は水温で判断していますが、仮に水温センサが壊れていたり、水温センサ間の配線が断線していたとしても、グロー・ランプが点きっぱなしにはなりません。

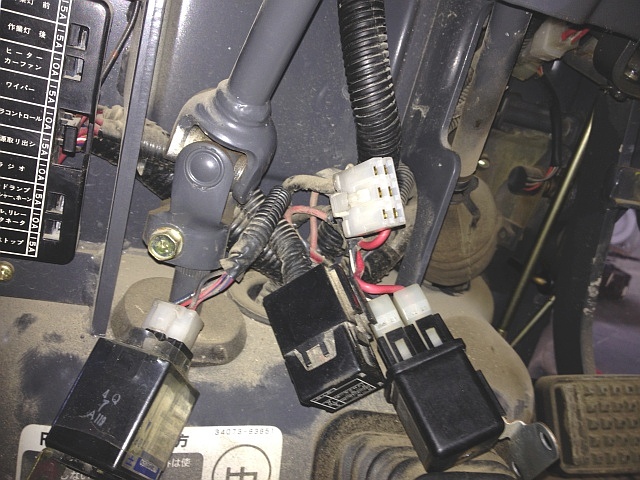

GL320 グロー・コントローラ 取り外し足元のカバーを外し、グロー・コントローラを外します。

グロー・コントローラを外してキーONにすると、当然ですがグロー・リレーのコイル線に電圧供給されませんので、グロー・プラグは赤熱しません。

外したついでなので、グロー・リレーのコネクタなども外して、潤滑剤をかけて接点洗浄しておきます。

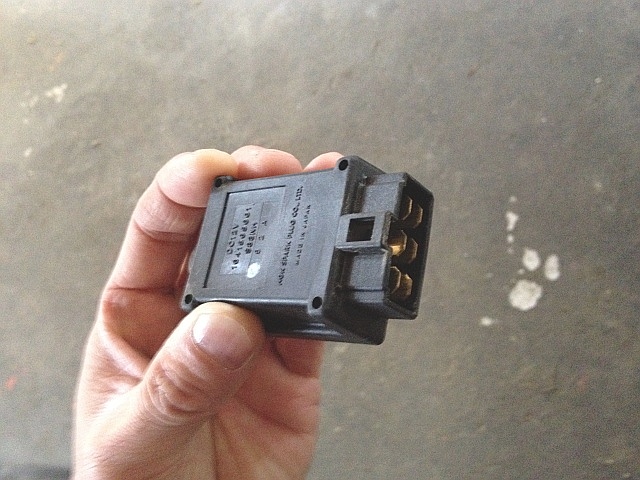

GL320 グロー・コントローラ外したグロー・コントローラです。

部品交換後、メータ・パネルのグロー・ランプは点灯後すぐ消えるようになり修理完了です。

瞬間予熱式ですね。
