インジェクション・ノズル

農業機械の簡単メンテナンスTOPへ戻る

インジェクション・ノズルは、ノズル・ホルダに組み込まれてシリンダ・へッドに取り付けられ、インジェクション・ポンプから送られてくる高圧の燃料を、燃焼に最適な状態で燃焼室に噴射するものである。



ノズルの特性

  • 自己着火し易くするため噴射された燃料を早く気化させる必要があり、より微細な粒子にしなければいけない。
  • 完全燃焼させるために、噴射された燃料を燃焼室内の隅々まで飛ばす必要がある。
  • 完全燃焼させるために、噴射された燃料の粒子が燃焼室内の隅々に適切に分散される必要がある。
  • 噴射後は燃料を完全に遮断し、後だれを起こさない必要がある。
  • ノズル内は燃料によって潤滑するため、より精密仕上げする必要があり、不純物が入ってはいけない。

ノズルの種類

  • 開口型ノズル…噴口が開いたままでバルブのないもの
  • 閉止型ノズル→①自動開閉ノズル…燃料の圧力で噴口弁が開くもの、②機械的開閉ノズル…カムやレバーなどで噴口弁を開くもの


農業機械で使われるディーゼル・エンジンは、自動車と同じで閉止型の自動開閉ノズルが使用され、噴口形状は下記のものがある。


  • ピントル・ノズル(ピン・タイプ)…渦流室式、予燃焼室式
  • スロットル・ノズル(ピン・タイプ)…渦流室式、予燃焼室式
  • ピントウ・ノズル(ピン・タイプ)…渦流室式
  • ホーン・ノズル(ホール・タイプ)…直接噴射式

ピントル・ノズル型とスロットル・ノズル型●ピントル・ノズル

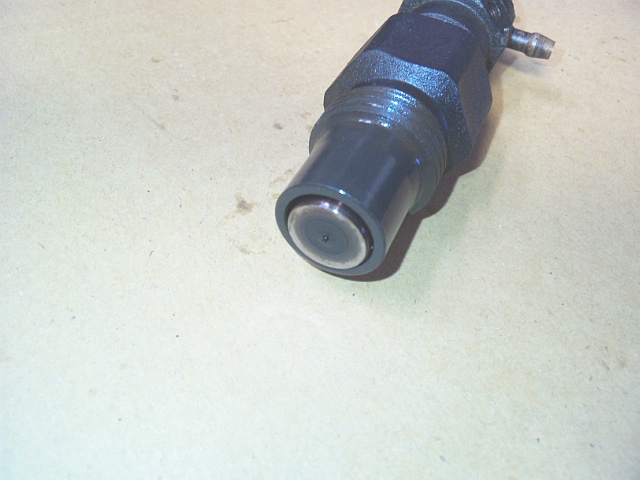

ピントル・ノズルは右図のように ノズル・ボディの下部中央に直径1㎜くらいの噴口がある。
規定の噴射開始圧力になると、ニードル・バルブの円錐面に燃料による圧力がかかり、ニードル・バルブが押し上げられて噴口から燃料を噴射する。
ニードル・バルブの先端は真っすぐで噴口より少し飛び出していて、右下図のように噴口部と噴口軸が短く、噴射初期から多量の燃料が噴射されるようになっている。
そして、着火遅れ中に噴射される燃料が多くなり、ディーゼル・ノックを起こし易いと言える。



●スロットル・ノズル


スロットル・ノズルもピントル・ノズル同様にノズル・ボディの下部中央に直径1㎜くらいの噴口がある。そして、同様の仕組みで噴射する。
ニードル・バルブの先端は、噴口より少し小さく円錐状をした細い軸になっていて、噴口より少し飛び出している。右下図のように噴口部と噴口軸は、ピントル・ノズルとは違い長くなっていて、噴射初期の噴射量を少なくする事が出来る。そして、着火遅れ中に噴射される燃料が少なくなり、ディーゼル・ノックを起こし難いと言える。
噴口の比較

インジェクション・ポンプから送られてくる燃料の圧力が、ノズルの噴射開始圧力まで上昇するとニードル・バルブは押し上げられる。この時燃料は、噴口と噴口軸との間に出来るリング状の隙間を通り噴射される。
ニードル・バルブの押し上げ量が小さい噴射初期は、リング状の隙間はとても狭く噴射量を少なく制御出来る。この状態をスロットル行程という。そして、押し上げ量が多くなるとリング状の隙間は大きくなり主噴射される。

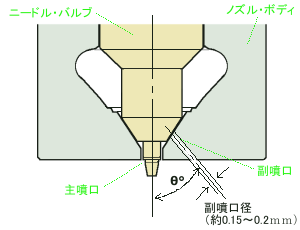

ピントウ・ノズルの噴口●ピントウ・ノズル


ピントウ・ノズルは右図のように、ノズル・ボディの下部中央に直径1㎜くらいの主噴口と、その横に副噴口がある。
規定の噴射開始圧力になると、上記ノズル同様にニードル・バルブを押し上げ噴口から燃料を噴射する。スロットル・ノズルは、主噴口とニードル・バルブのリング状の隙間よりスロットル行程の噴射を行なってるが、ピントウ・ノズルは副噴口からスロットル行程の噴射をしている。
回転が上がるとスロットル行程時間が短くなり、多くは主噴口での噴射になる。

ピントウ・ノズルは渦流室に取り付けられ上流式と下流式がある。
上流式は、副噴口をスワール(空気流動)の上流に向け、圧縮空気と混合し易くして着火性を良くしている。また、下流式は反対に副噴口をスワールの下流に向け、燃料を燃焼室の壁面に衝突させて壁に油膜を張り、その油膜が穏やかに燃焼するので、低速時のディーゼル・ノックや振動を起き難くしている。



●ホーン・ノズル


ホーン・ノズルは、右図のようにノズル・ボディの噴口部が膨らんでいて、数個の噴口がが設けられている。また、ニードル・バルブの先端は円錐状になっていて、上記ノズルと同様に規定の噴射開始圧力になると、ニードル・バルブを押し上げ噴口から燃料を噴射する。
右図のロング・ステム・ノズルなどは、主に農業機械や産業機械、または自動車のエンジンに使われる。他、冷却型ノズルというものがあるが、大型船舶などのエンジンに使われ、過熱を防ぐためにノズル・ボディに冷却油路を設けている。
ホーン・ノズル標準型 ロング・ステム・ノズル

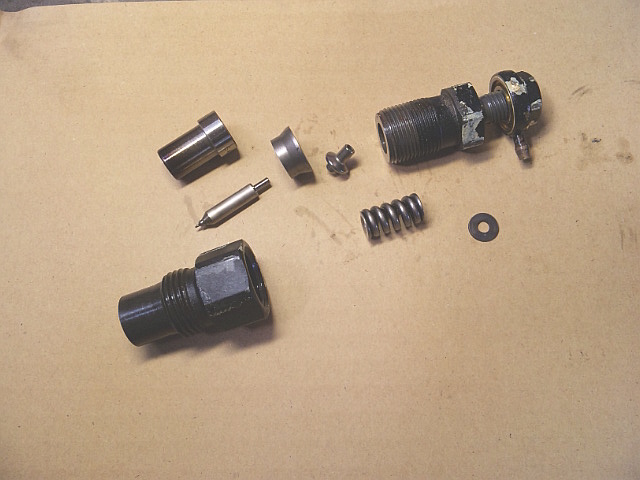

ノズル・ホルダ



ノズル・ボルダは、インジェクション・ノズルをシリンダ・ヘッドに取り付け固定し、燃料をインジェクション・ノズルまで送るための通路が設けられ、入口には、燃料をろ過するためのフィルタが組み込まれている。インジェクション・ノズルから噴射し余った燃料は、ニードル・バルブや、ノズル・ボディを潤滑しながらオーバフロー・パイプを通り、燃料タンク、インジェクション・ポンプなどに戻され、再びノズル・ボルダに入り、インジェクション・ノズルから噴射される。
ノズル・ホルダは、インジェクション・ノズルの噴射開始圧力を調整出来るようになっている。

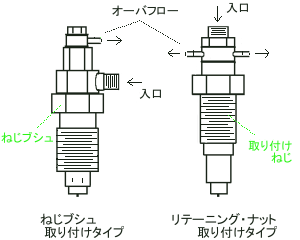

取り付け方法の種類

ノズル・ホルダ フランジ取り付けタイプ


噴射開始圧力の調整種類

  • アジャスト・スクリュ式…ノズル・ホルダ上部にあるアジャスト・スクリュを回して、ノズル・スプリングのバネ圧を変化させて噴射開始圧力を調整する。
  • アジャスト・シム式…上記アジャスト・スクリュの代わりにシムを何枚か入れて、ノズル・スプリングのバネ圧を変化させて噴射開始圧力を調整する。
  • 併用式(2スプリング・ノズル・ホルダ)…開弁初期の噴射開始圧力と噴射量の調整をアジャスト・シムで行い、開弁後の主噴射の調整をアジャスト・スクリュで行なうもので、ホーン・ノズルに用いられる。



TOPへ
作成日:2008/1
