チップ・ソー交換(SRC260)

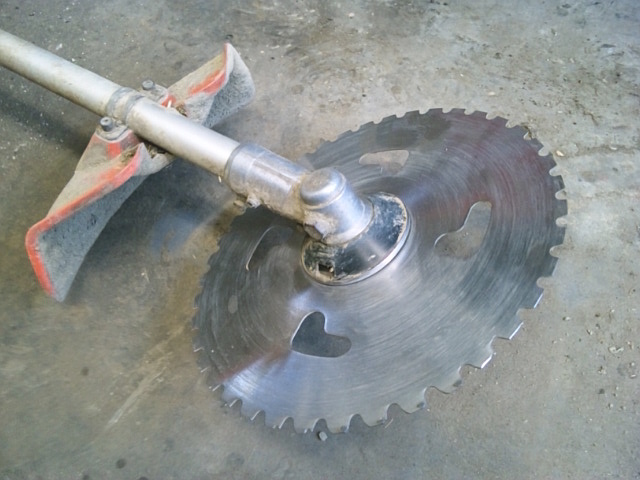

SRC260 チップ・ソー チップ とび共立草刈機SRC260のチップ・ソーの交換です。

見事にチップが無くなっています。

チップがこれだけ取れると、刈れないばかりか回転バランスが狂って芯振れします。

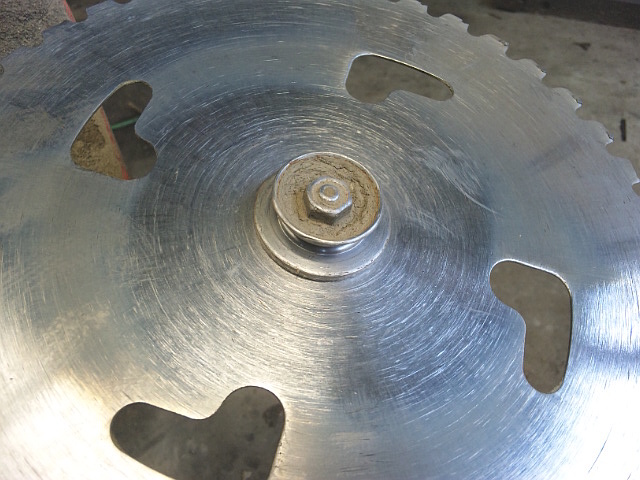

SRC260 チップ・ソー 刃押え金具(ナット保護金具) 摩耗 土詰まり土で埋まってナットを取り外す事が出来ません。

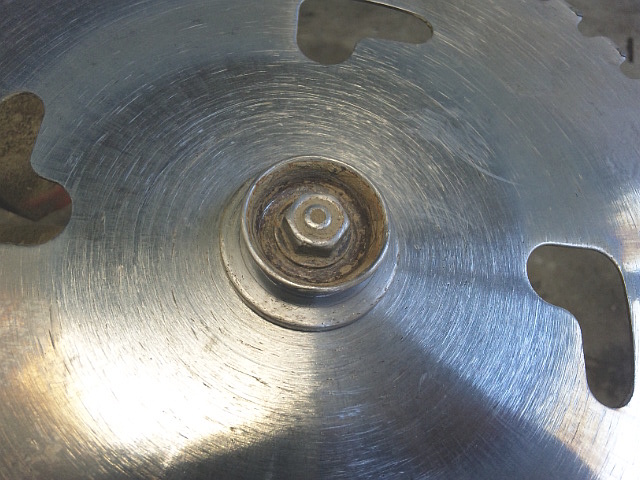

SRC260 チップ・ソー 刃押え金具 取り外し前マイナス・ドライバの先端で埋まった土を削り落とし、ナット回りをきれいに掃除します。

固定ナットは、頭部13㎜の左ネジです。
つまり、時計方向に回せば緩むという事です。

大抵は軍手をした手で直接チップ・ソーを掴んで固定し、その上で左ナットを回せば緩みます。

仮に軸が共回りする場合は、黒い巻付き防止板の横穴から6角レンチなどを回り止め棒として、刃受け金具の固定穴(外からは見えない)に差し込み固定します。

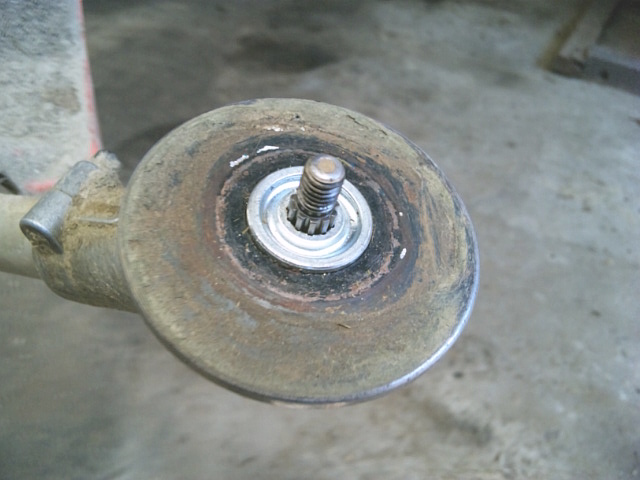

SRC260 ギヤ・ケース チップ・ソー 取り外し後チップ・ソーを取り外すと、刃受け側の巻付き防止板と刃受け金具が見えてきます。

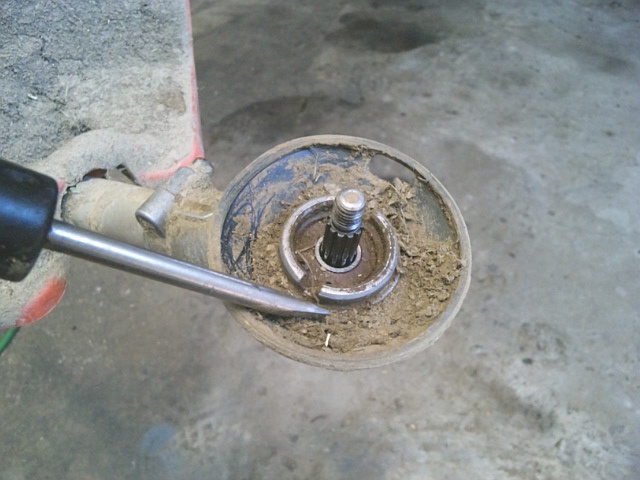

SRC260 ギヤ・ケース 刃受け金具 取り付け部 掃除巻付き防止板と刃受け金具を取り外すとベアリングが見えてきます。

付着している汚れをきれいに落としたら、軸部にグリースを塗付しておきます。

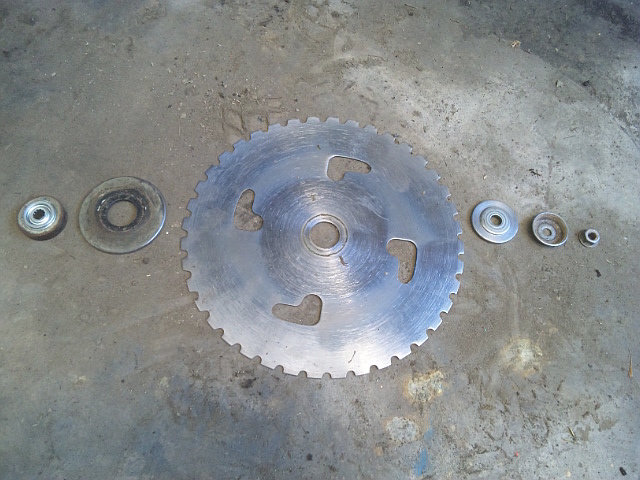

SRC260 チップ・ソー 取り外した部品左から刃受け金具、巻付き防止板(刃受け側)、チップ・ソー、刃押え金具、ナット保護金具、左ナットです。

ナット保護金具は擦り減って、ツバ部分が無くなってしまっています。

このまま使用し続けると、固定ナットが擦り減って取り外すことができなくなります。

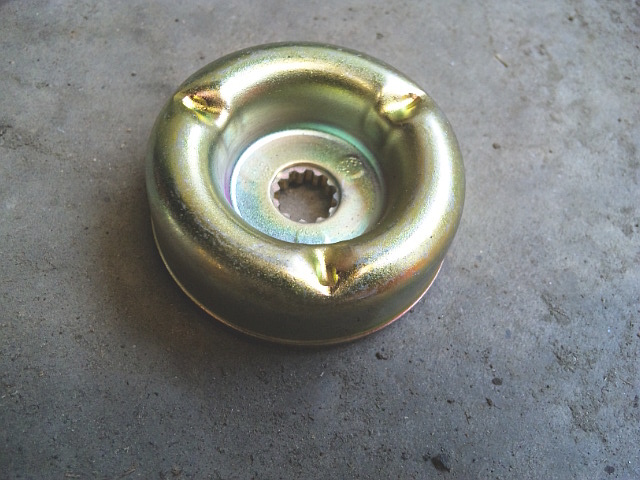

SRC260 刃押え金具(代用品)他社の刃押え金具に交換します。

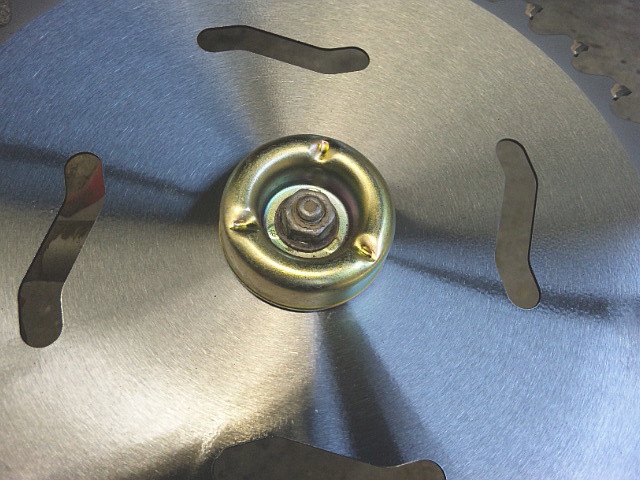

SRC260 チップ・ソー 刃押え金具 取り付け後この刃押え金具を使うとナット保護金具は不要になります。

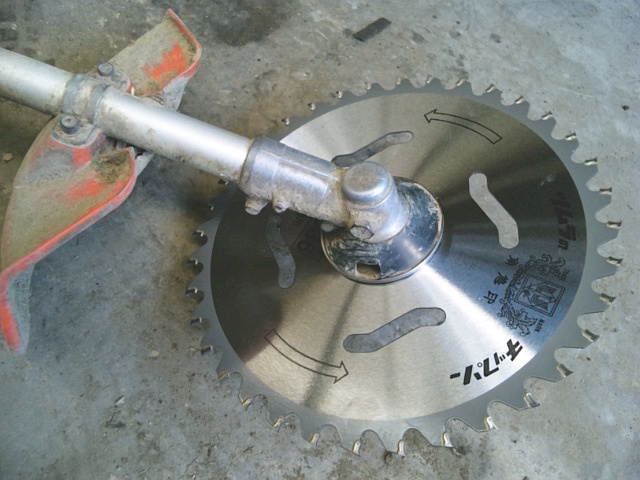

SRC260 チップ・ソー一般にチップ・ソーはラベルがあるほうが上になります。

刈刃は左回転で回ります。

出来る事なら刈刃の交換時には、ギヤ・ケースにグリースを注入するのが望ましいですね。
