SL モータ 回らない笹川脱芒機モミバールSLで、モータが回りません。

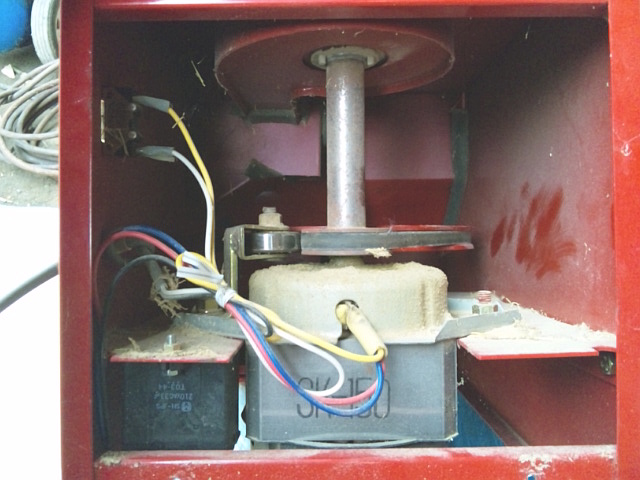

カバーを開けてみたら、スイッチ、コンデンサ、モータだけのとてもシンプルな回路だと分かります。

見たところ配線は異常ないので、スイッチ「ON」にしてプラグの2極間の抵抗を測定します。

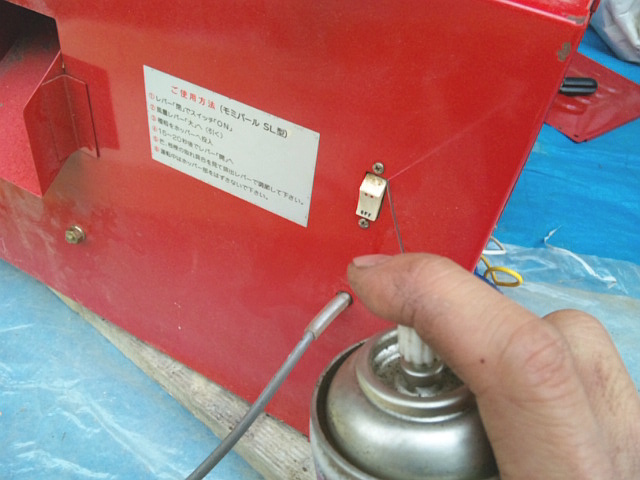

SL スイッチ 潤滑剤 吹き付け絶縁状態と表示されたので、まずスイッチの接触不良を疑います。

スイッチに潤滑剤を注しながら「ON」「OFF」を数回繰り返します。

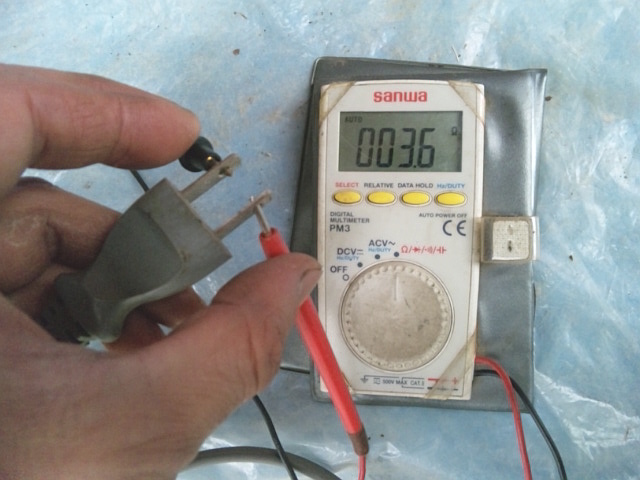

SL コイル(モータ) 抵抗値再度スイッチ「ON」にしてプラグの2極間の抵抗を測定したら、コイル(モータ)間の抵抗値が表示されました。

適正な抵抗値だったのでOKとします。

その後、プラグをコンセントに注し込み試運転して終了です。

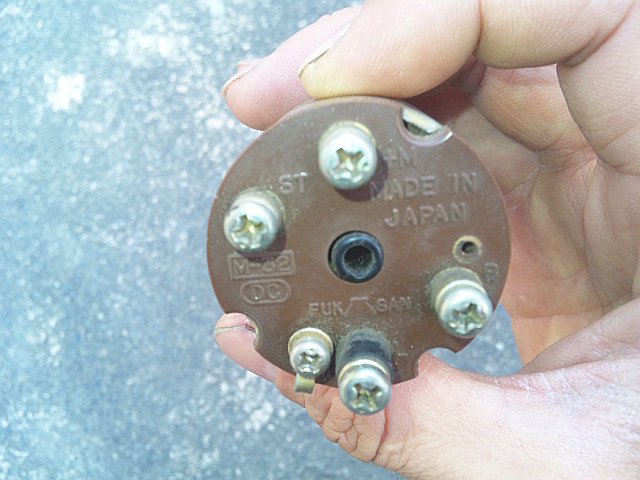

ガソリン車用 キー・スイッチ 裏側セル・モータ付きガソリン・エンジン運搬車で、キー・スイッチの漏電が原因でヒューズが切れる症状です。

という事でキー・スイッチの交換です。

キー・スイッチ(ガソリン・エンジン用)が正常であるか、サーキット・テスタを使って判断できます。

各キー位置の時、以下の端子間を確認します。

キーON時:B―L間の導通のみ

キーOFF時:+M―アース間の導通のみ

スタータ時:B―ST間の導通のみ(L非導通)

一つでも異常があれば、故障判定となります。

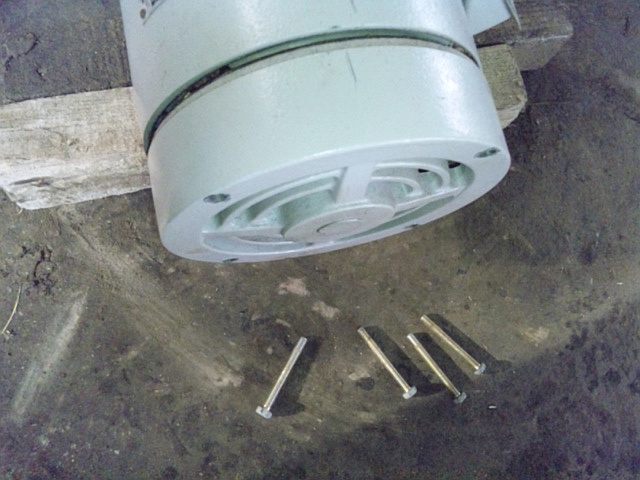

SB-E ブラケット 固定ボルト 取り外し三菱3相モータ・タイプSB-Eで、モータ回転音が「キーキー」とうるさいのでベアリングを交換します。

モータ後部のブラケット(ロータ軸受けケース)の固定ボルト(頭部10㎜)4本を外します。

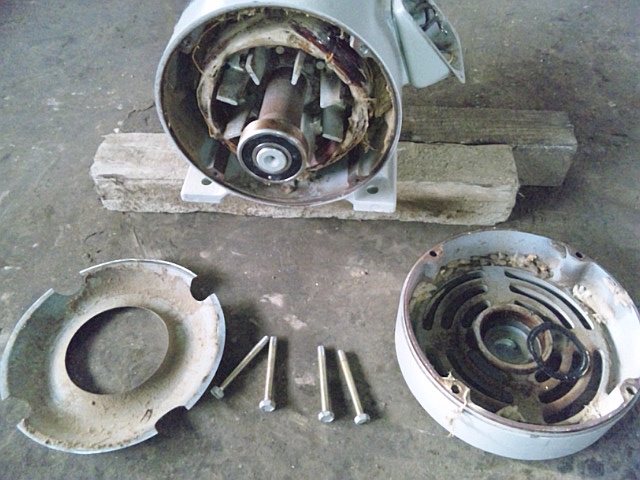

SB-E ブラケット 取り外しブラケットを取り外します。

ここでは手で簡単に取り外せましたが、困難な場合はプーリ取り付け側の軸頭を、角材などをあてがいハンマで叩きます。

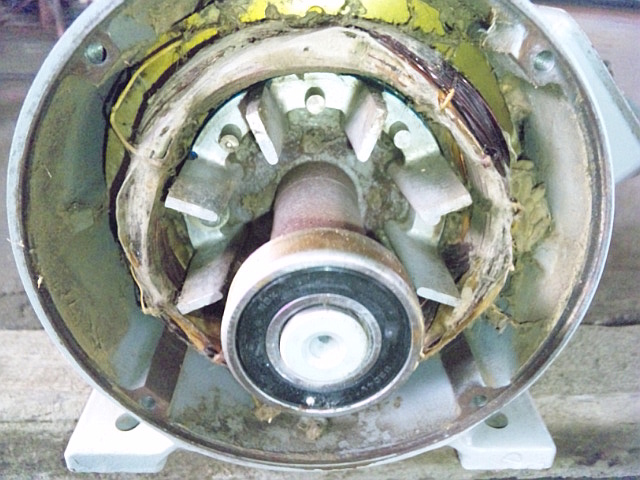

SB-E ロータ軸 ベアリングベアリングは6204LLBです。

分解してみて分かったのですが、コイルは熱で変色し絶縁材が剥がれ、コイルを縛ってある紐は殆ど切れてしまってます。

焼き付いた訳ではないので、とりあえずこのままベアリング交換だけします。

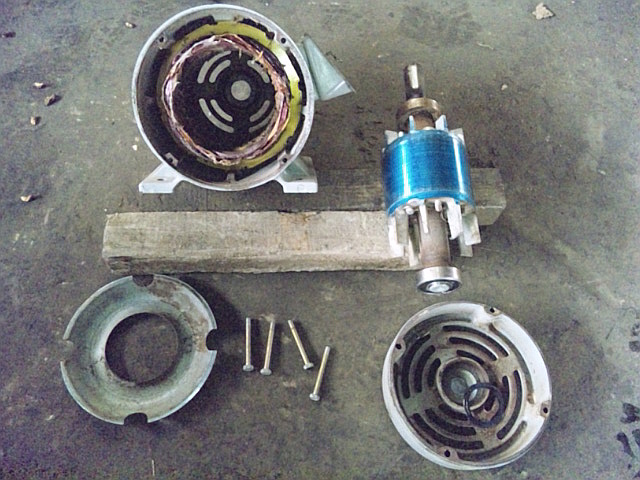

SB-E ロータ軸 取り外しプーり取リ付け側のベアリングは6205LLBです。

ベアリングはギヤ・プーラを使い取り外します。

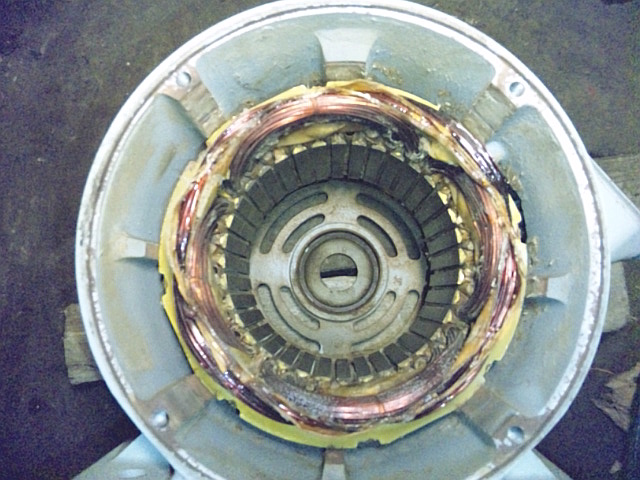

SB-E ステータ回り 掃除ステータ回りには埃が固まったようなゴミが大量に付着していたので、ラジオ・ペンチで摘まみ取りきれいにしました。

最後は、コンプレッサでエア吹きしてきれいにします。

組み付け後、無負荷ですが30分ほど連続回転させましたが、モータ自体然程発熱がなく良しとします。

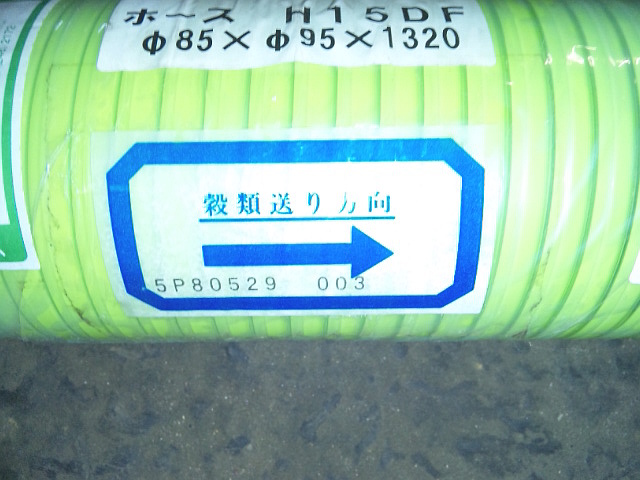

バネコン・ホース新品のバネコン・ホースです。

私は知りませんでしたが、ホース自体に穀類の送り方向が決まっているようです。

ホース交換する時は、気を付ける必要!?があります。
